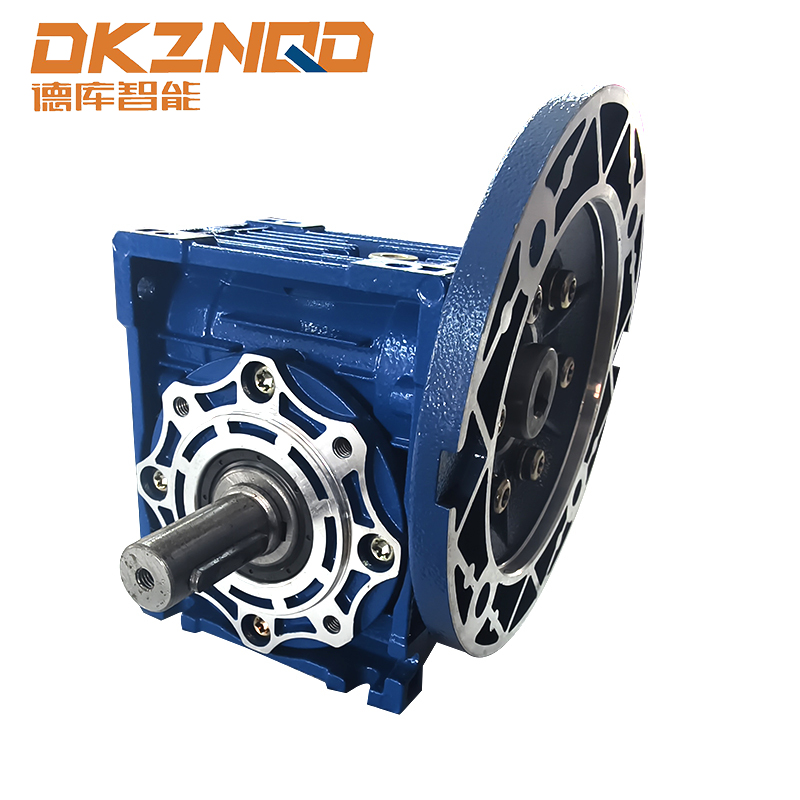

Ce este un reductor de angrenaj melcat RV și cum funcționează?

În domeniul mașinilor industriale și al automatizării, transmiterea eficientă a puterii și a mișcării este primordială. Printre diferitele componente proiectate în acest scop, reductoarele de viteză joacă un rol critic în reglarea vitezei de ieșire și a cuplului de la un motor la nivelurile necesare pentru o aplicație. Un tip deosebit de remarcabil din această categorie este reductorul de viteză melcat rv. Acest dispozitiv este renumit pentru combinația sa unică de antrenare cicloidală și transmisie cu angrenaj melcat, rezultând un mecanism care oferă un cuplu ridicat, o capacitate excepțională de încărcare a șocurilor și dimensiuni compacte. Înțelegerea principiilor de proiectare, a mecanicii operaționale și a aplicațiilor adecvate ale unui reductor melcat rv este esențială pentru inginerii și proiectanții care caută performanță și fiabilitate optime în medii solicitante.

Termenul „RV” este adesea o abreviere pentru „vector de rotație”, care sugerează capacitatea reductorului de a gestiona eficient forțele de rotație. Designul integrează în mod ingenios două etape distincte de reducere a vitezei. Etapa primară implică de obicei un angrenaj melcat, în timp ce treapta secundară folosește un mecanism de roată cicloidal. Această abordare hibridă permite reductorului melcat rv să depășească unele dintre limitările inerente cutiilor de viteze melcate standard, cum ar fi eficiența mai scăzută și rezistența limitată la șocuri, păstrând în același timp avantajele lor, cum ar fi rapoarte mari de reducere și compactitate. Rezultatul este o componentă robustă și foarte capabilă, care servește drept piatră de temelie în multe sisteme de control al mișcării de precizie.

Designul și componentele fundamentale

Arhitectura unui reductor de viteză melcat rv este complexă, dar elegantă, proiectată pentru durabilitate și performanță. Construcția sa poate fi împărțită în mai multe componente cheie care lucrează în comun pentru a-și îndeplini funcția. Primul element major este treapta de intrare a angrenajului melcat. Acesta constă dintr-un șurub melcat, care este componenta de antrenare conectată la arborele de intrare și la motor, și o roată melcată. Pe măsură ce șurubul melcat se rotește, firele sale se cuplează cu dinții roții melcate, determinând rotirea roții. Această etapă asigură reducerea inițială substanțială a vitezei și creșterea cuplului.

A doua etapă definitorie este mecanismul de reducere cicloidal. Această piesă cuprinde un set de componente, inclusiv o came excentrică, discuri cicloidale, știfturi inelare și un mecanism de ieșire. Mișcarea de la roata melcat este transferată la o came excentrică. Această camă antrenează apoi două discuri cicloidale, care au o formă lobată, asemănătoare unui fasole, cu găuri în jurul perimetrului lor. Aceste discuri se îmbină cu un inel de știfturi staționari găzduiți în carcasa reductorului. Mișcarea camei excentrice determină discurile cicloidale să sufere o rotație oscilantă complexă. Cu toate acestea, deoarece discurile sunt constrânse de știfturile staționare, mișcarea lor este tradusă într-o rotație lentă și controlată a arborelui de ieșire. Acest proces în două etape este cel care conferă reductorului melcat rv caracteristicile sale remarcabile.

O caracteristică critică de proiectare este integrarea unui rulment cu role conice preîncărcat aranjament. Acest sistem de rulmenți este responsabil pentru suportarea sarcinilor și momentelor mari la care este supus reductorul în timpul funcționării. Acesta asigură rigiditatea structurală, minimizează deformarea sub sarcină și contribuie la precizia de poziție și longevitatea excepționale a unității. În plus, întregul ansamblu este găzduit într-o carcasă rigidă, de înaltă rezistență, adesea turnată din fier sau aluminiu, care oferă protecție împotriva contaminanților și menține alinierea precisă a tuturor componentelor interne. Construcția robustă este un motiv principal pentru utilizarea sa pe scară largă în aplicații grele.

Principii operaționale și caracteristici cheie

Funcționarea unui reductor melcat rv este o simfonie a preciziei mecanice. Puterea este aplicată arborelui de intrare, rotind șurubul melcat. Angajarea dintre șurubul melcat și roata melcat realizează prima reducere. Roata melcat care se rotește acum mai lentă antrenează came excentrică a treptei cicloidale. Rotirea acestei came conferă o mișcare excentrică discurilor cicloidale. Pe măsură ce aceste discuri se mișcă, lobii lor se rotesc în jurul interiorului știfturilor inelare staționare. Pentru fiecare rotație completă a camei excentrice, discurile cicloidale avansează cu un număr de lobi egal cu diferența dintre numărul de lobi de pe disc și numărul de știfturi staționari. Această acțiune are ca rezultat un raport de reducere foarte mare în a doua etapă.

Combinația acestor două trepte permite reductorului melcat rv să atingă rapoarte foarte mari de reducere într-o singură treaptă, adesea variind de la 30:1 la peste 100:1. Ieșirea finală este o rotație lină și continuă a arborelui de ieșire la o viteză mult redusă și un cuplu semnificativ amplificat. Unul dintre cele mai semnificative avantaje ale acestui design este acesta rezistență excepțională la șoc . Suprafața mare de contact dintre lobii discului cicloidal și știfturile inelare, împreună cu rezistența componentelor, permite reductorului să absoarbă și să reziste la încărcări bruște și intense de impact care ar deteriora sau distruge alte tipuri de cutii de viteze.

O altă caracteristică definitorie este ea rigiditate ridicată la torsiune și joc minim . Rigiditatea la torsiune se referă la rezistența reductorului la răsucire sub sarcină, care este crucială pentru menținerea preciziei în sistemele de poziționare. Designul inerent al mecanismului cicloidal, cu mai multe puncte de contact, asigură că există foarte puțină mișcare liberă sau „joc” între arborii de intrare și de ieșire. Acest joc redus este vital pentru aplicațiile care necesită mișcare repetabilă și precisă, cum ar fi brațele robotizate sau mașinile CNC. În plus, în timp ce un reductor cu angrenaj melcat standard este cunoscut pentru eficiența sa mai scăzută, încorporarea acțiunii de rulare în treapta cicloidă îmbunătățește eficiența generală a reductorului melcat rv, făcându-l o alegere mai conștientă de energie pentru funcționare continuă.

Avantaje și limitări în aplicare

Designul unic al reductorului melcat rv conferă un set distinct de avantaje care îl fac potrivit pentru o gamă largă de sarcini industriale solicitante. Cel mai celebru beneficiu al său este capacitatea sa de neegalat de a face față sarcinilor mari de șoc. Acest lucru îl face o alegere ideală pentru aplicații precum echipamentele de manipulare a materialelor, concasoarele sau mașinile de construcții, unde schimbările bruște și severe ale sarcinii sunt obișnuite. Robustețea componentelor sale interne asigură o funcționare fiabilă și o durată lungă de viață chiar și în aceste condiții grele.

În plus, ei design compact și care economisește spațiu este un avantaj major. În ciuda densității mari de putere și a cuplului de ieșire, reductorul melcat rv are adesea o amprentă mai mică în comparație cu alte tipuri de reductoare care oferă performanțe similare. Această compactitate este de neprețuit în designul modern al mașinilor, unde spațiul este adesea limitat. Rigiditatea sa ridicată la torsiune și jocul scăzut, așa cum sa menționat anterior, îl fac o alegere excelentă pentru aplicații de precizie. Aceasta include utilizarea pe scară largă în roboții industriali, unde se găsește în mod obișnuit în articulațiile de la bază, braț și umăr, oferind puterea de a transporta sarcini utile grele și precizia de a le poziționa corect.

Cu toate acestea, ca orice componentă de inginerie, nu este lipsită de limitări. Considerentul principal este costul. Procesul de fabricație pentru un reductor melcat rv este complex, necesitând prelucrare și asamblare de înaltă precizie. În consecință, aceste unități sunt în general mai scumpe decât cutiile de viteze cu melc standard sau reductoarele cu angrenaje elicoidale. Această investiție inițială mai mare trebuie să fie justificată de cerințele aplicației pentru performanță, durabilitate și precizie. O altă considerație este că, în ciuda eficienței îmbunătățite față de antrenările cu melc pur, eficiența acestuia poate fi totuși mai mică decât cea a unui reductor planetar în anumite domenii de funcționare. Prin urmare, pentru aplicațiile care rulează continuu în care consumul de energie este o preocupare principală, acest factor trebuie cântărit în raport cu celelalte beneficii ale sale.

Următorul tabel rezumă principalele avantaje și considerații:

Aplicații și utilizări industriale comune

Natura robustă și precisă a reductorului melcat rv asigură prezența acestuia într-un spectru divers de industrii. Aplicarea sa este dictată de necesitatea unei transmisii de putere fiabile în condiții dificile. În domeniul roboticii, este practic indispensabil. Articulații robotizate articulate se bazează foarte mult pe aceste reductoare pentru a oferi cuplul necesar pentru mișcare, asigurând în același timp precizia și rigiditatea necesare pentru poziționarea precisă a sculelor și pieselor de prelucrat. De la liniile de asamblare auto până la amplasarea componentelor electronice, reductorul melcat rv permite mișcarea lină și puternică care definește automatizarea modernă.

Un alt domeniu semnificativ de utilizare este în echipamentele de manipulare a materialelor. Sistemele de transport, fie în manipularea bagajelor din aeroport, centrele de distribuție în depozite sau operațiunile miniere, folosesc adesea aceste reductoare pentru a antrena role sau curele. Capacitatea de încărcare a șocurilor este crucială pentru gestionarea pornirilor, opririlor și impacturilor bruște ale mărfurilor grele. În mod similar, se găsesc în mașini de ridicare și ridicare cum ar fi macaralele și troliurile, în care cuplul lor ridicat și siguranța inerentă - un antrenament melcat este de obicei autoblocant și previne deplasarea înapoi - oferă atât putere, cât și securitate atunci când se manipulează sarcini suspendate.

Industria alimentară și a băuturilor, industria farmaceutică și a ambalajelor folosesc, de asemenea, acești reductoare în mașini precum mașinile de umplere, paletizoarele și sistemele de etichetare. În aceste setări, pe lângă performanță, fiabilitatea și igiena sunt critice. Multe reductoare cu angrenaje melcate rv sunt disponibile cu carcase sigilate și acoperiri care rezistă la coroziune și pot rezista la procedurile de spălare, făcându-le potrivite pentru medii curate și sterile. Alte aplicații comune includ echipamente de construcții (de exemplu, betoniere, inele de rotire pentru excavatoare), mașini-unelte pentru mesele de indexare și orice situație în care este necesar un cuplu ridicat și o ieșire la viteză redusă dintr-o sursă compactă și robustă.

Criterii de selecție și orientări de întreținere

Selectarea reductorului melcat rv adecvat pentru o aplicație specifică necesită o analiză atentă a mai multor parametri operaționali. Factorul principal este necesarul cuplul de ieșire și viteza de funcționare . Reductorul trebuie să fie dimensionat pentru a gestiona cuplul maxim al aplicației, inclusiv orice sarcini de șoc așteptate, fără a depăși capacitatea nominală. Mai mult, raportul de reducere trebuie ales pentru a atinge viteza de ieșire dorită din viteza de intrare disponibilă a motorului. Alți factori critici includ tipul și magnitudinea sarcinilor externe, cum ar fi sarcina radială, sarcina axială și sarcina momentului, care acționează asupra arborelui de ieșire. Aceste forțe sunt susținute de rulmenții de ieșire, iar depășirea valorii nominale a acestora poate duce la defecțiuni premature.

Mediul de operare este un alt criteriu de selecție crucial. Factori precum temperatura ambiantă, prezența prafului, umiditatea sau substanțele chimice corozive vor determina necesitatea unor etanșări specifice, tratamente de suprafață sau lubrifianți speciali. De exemplu, aplicațiile la temperaturi extreme necesită lubrifianți cu vâscozitate și stabilitate termică corespunzătoare. Durata de viață dorită și ciclul de funcționare (funcționare continuă vs. intermitentă) vor influența, de asemenea, procesul de selecție, asigurându-se că reductorul îndeplinește așteptările de fiabilitate.

Odată instalat, întreținerea corespunzătoare este esențială pentru maximizarea duratei de viață și a performanței unui reductor melcat rv. Cea mai importantă sarcină de întreținere este gestionarea regulată a lubrifierii . Trebuie folosit tipul și cantitatea corectă de lubrifiant, iar acesta trebuie schimbat la intervale recomandate de producător, în funcție de condițiile de funcționare. Verificările periodice pentru scurgeri de ulei și contaminare sunt, de asemenea, esențiale. În plus, este important să se verifice în mod obișnuit dacă există zgomote sau vibrații neobișnuite, care pot fi indicatori timpurii de dezaliniere, uzură a rulmenților sau alte probleme interne. Asigurarea că toate șuruburile de montare sunt sigure și că unitatea nu este supusă la sarcini peste specificațiile sale va contribui la funcționarea pe termen lung și fără probleme. În timp ce aceste reductoare sunt proiectate pentru durabilitate, neglijarea întreținerii de bază poate duce la timpi de nefuncționare evitabili și la reparații costisitoare.

În concluzie, reductorul angrenajului melcat rv reprezintă un apogeu al designului transmisiei de putere, combinând cu măiestrie avantajele angrenajului melcat și cicloidal. Caracteristicile sale remarcabile - capacitate mare de cuplu, rezistență excepțională la sarcinile de șoc, dimensiune compactă și reacție minimă - îl fac o soluție proiectată pentru cele mai dificile aplicații industriale. De la îmbinările precise ale unui robot de sudură până la acționarea puternică a unei benzi transportoare care mișcă tone de material, rolul său este critic. Deși costul său inițial și caracteristicile specifice de eficiență ar putea să nu îl facă alegerea universală pentru fiecare scenariu, beneficiile sale de performanță în aplicația potrivită sunt incontestabile. Înțelegerea principiilor sale și aplicarea corectă este fundamentală pentru inginerii care doresc să construiască mașini care nu sunt doar puternice și eficiente, ci și robuste și fiabile.
