Ce face seria K mai eficientă decât un motor cu angrenaj melcat standard?

În domeniul transmisiei industriale de putere, alegerea unui motorreductor este o decizie critică cu implicații de anvergură pentru costurile operaționale, consumul de energie și fiabilitatea pe termen lung. De zeci de ani, motorreductorul cu melc stşiard a fost o vedere comună în nenumărate aplicații. Cu toate acestea, progresele în tehnologia angrenajelor au dat naștere la soluții mai eficiente, principala dintre ele fiind motorreductor conic elicoidal seria k .

Înțelegerea design-urilor fundamentale: o poveste cu două roți

Pentru a înțelege de ce un sistem este mai eficient decât altul, trebuie mai întâi să înțelegem principiile mecanice de bază care guvernează funcționarea lor. Distincția de bază constă în geometria dinților angrenajului și în modul în care aceștia angajează și transmit forța. Această diferență de design este cauza principală a disparității de performanță, în special în eficienta energetica şi performanta termica .

Anatomia unui motorreductor cu melc stşiard

Un motorreductor cu melc standard este format din două componente principale: melcul, care este un arbore asemănător șurubului, și roata melcat, un angrenaj care se integrează cu melcul. Viermul, situat de obicei pe partea de intrare (motor), antrenează roata melc pe partea de ieșire. Această configurație produce o unitate în unghi drept. Angajarea se caracterizează printr-o acțiune de alunecare, în care firele melcului alunecă pe dinții roții melcate. Acest contact de alunecare este caracteristica definitorie a unui ansamblu de angrenaje melcate și este sursa primară a caracteristicilor sale operaționale. În timp ce acest design permite înaltă rapoarte de reducere într-o singură treaptă și poate fi autoblocante în anumite condiții, frecarea constantă de alunecare generează căldură semnificativă și consumă o cantitate substanțială din energia de intrare. Această energie nu este convertită în muncă utilă, ci este pierdută sub formă de energie termică, necesitând metode robuste de răcire și conducând adesea la o valoare globală mai scăzută. factor de serviciu .

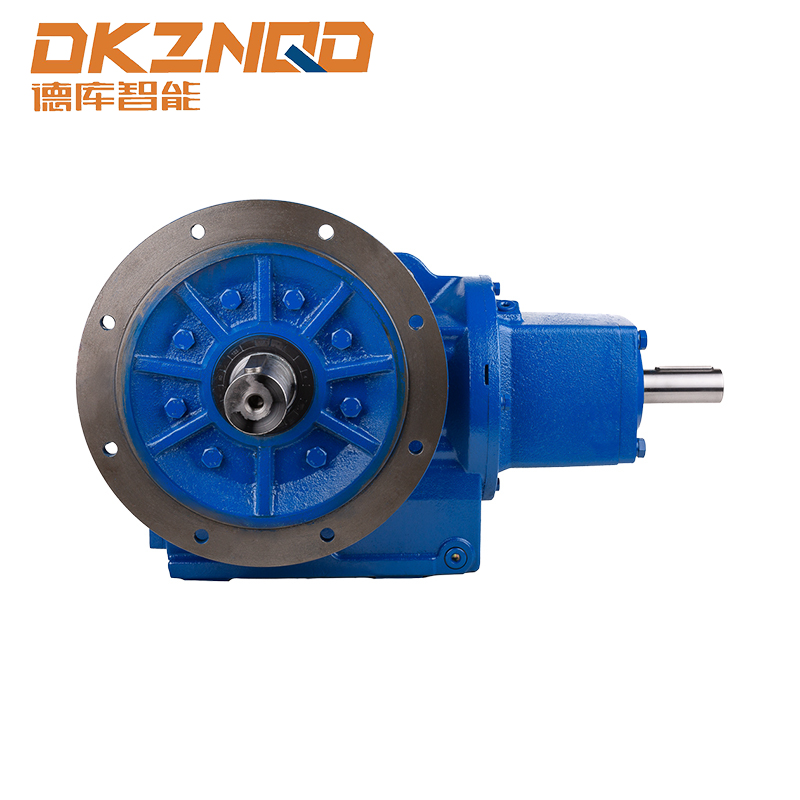

Anatomia unui motor cu angrenaj conic elicoidal din seria k

În schimb, a motorreductor conic elicoidal seria k folosește o combinație de două tipuri de angrenaje distincte pentru a-și atinge ieșirea în unghi drept. Prima etapă constă de obicei din roți dințate elicoidale, unde dinții sunt tăiați la un unghi față de axa angrenajului. A doua etapă constă din roți dințate conice, care au formă conică și permit schimbarea direcției de transmisie a puterii. Diferențiatorul cheie aici este natura contactului: atât angajamentele angrenajelor conice elicoidale, cât și cele spiralate sunt în principal acțiuni de rulare, mai degrabă decât de alunecare. Acest contact de rulare este în mod inerent mai neted și generează mult mai puțină frecare. Roțile dințate elicoidale din prima etapă asigură o reducere de mare viteză cu zgomot și vibrații minime, în timp ce angrenajele conice spiralate din a doua etapă gestionează eficient schimbarea direcției arborelui. Această abordare combinată, concentrându-se pe mecanica contactului rulant , este piatra de temelie a performanței sale îmbunătățite, conducând direct la o mai mare transmisia cuplului capacitate si superior eficienta de functionare .

Mecanismul de bază: frecare de alunecare vs

Cel mai important factor care determină eficiența oricărui sistem mecanic este frecarea. Tipul de frecare prezent într-un angrenaj - alunecare sau rulare - dictează cantitatea de energie pierdută în timpul funcționării. Acesta este câmpul de luptă fundamental în care motorreductor conic elicoidal seria k stabilește un avantaj clar față de motorreductorul melcat standard.

Ineficiența contactului de alunecare în angrenajele melcate

Într-un set standard de angrenaj melcat, interacțiunea dintre melcat și roata melc este aproape pur o mișcare de alunecare. Pe măsură ce viermele se rotește, firele sale împing pe fețele dinților roții melcate într-o alunecare continuă, de mare viteză. Această acțiune generează o mare frecare, care se manifestă sub formă de căldură. Energia necesară pentru a depăși această frecare este extrasă direct din puterea de intrare. În consecință, o parte semnificativă a muncii motorului este irosită pentru a depăși rezistența internă, mai degrabă decât pentru a fi furnizată ca cuplu de ieșire. Eficiența unui ansamblu de angrenaj melcat cu o singură reducere depinde în mare măsură de raport de reducere dar de obicei variază de la 50% la 90%, cu eficiența scăzând brusc la rapoarte mai mari. Aceasta înseamnă că, în multe aplicații, o cantitate substanțială de energie electrică este convertită în căldură, ceea ce nu numai că reprezintă o risipă de energie, dar și degradează lubrifiantul și pune stres termic asupra carcasei și componentelor cutiei de viteze, scurtând-o potențial. durata de viata .

Eficiența contactului de rulare în angrenajele elicoidale și conice

A motorreductor conic elicoidal seria k funcționează pe un alt principiu. Dinții angrenajelor elicoidale și angrenajelor conice spiralate sunt proiectați să se cupleze treptat. Dinții înclinați ai unui angrenaj elicoidal permit ca mai mulți dinți să fie în contact în orice moment, distribuind sarcina. Mai important, contactul dintre dinți este în primul rând o acțiune de rulare. Frecarea de rulare este cu ordine de mărime mai mică decât frecarea de alunecare. Acest lucru are ca rezultat o reducere dramatică a pierderilor de energie și a generării de căldură. Eficiența mecanică a unei singure trepte de angrenaje elicoidale poate depăși 98%, iar treapta angrenajului conic, în special cu o formă de dinte spiralat, poate atinge randamente de 95-97%. Când sunt combinate într-un motorreductor conic elicoidal seria k , eficiența generală rămâne în mod constant ridicată, adesea între 90% și 95% sau mai mult, într-o gamă largă de rapoarte. Această translație directă a energiei de intrare în lucru util de ieșire este un motiv cheie pentru care acest design este preferat pentru aplicațiile în care economii de energie şi managementul căldurii sunt considerații critice.

Cuantificarea diferenței: un tabel de comparație a performanței

Avantajele teoretice ale contactului rulant se traduc în beneficii tangibile de performanță. Următorul tabel oferă o comparație alăturată a parametrilor operaționali cheie între un motorreductor melcat standard și un motorreductor conic elicoidal seria k , ilustrând impactul practic al diferitelor lor modele.

Acest tabel demonstrează clar că motorreductor conic elicoidal seria k nu este doar o îmbunătățire progresivă, ci o tehnologie fundamental superioară în ceea ce privește conversia energiei. Eficiența constantă ridicată este un rezultat direct al filozofiei sale mecanice de bază.

Beneficiile în cascadă ale eficienței mai mari

Eficiența superioară a a motorreductor conic elicoidal seria k nu este un beneficiu izolat. Acesta creează o cascadă pozitivă de avantaje secundare care influențează costul total de proprietate, proiectarea sistemului și fiabilitatea operațională. Când se irosește mai puțină energie sub formă de căldură, întregul sistem funcționează într-un mediu mai stabil și mai puțin stresant.

Generare redusă de căldură și performanță termică îmbunătățită

Frecarea mai mică inerentă în motorreductor conic elicoidal designul are drept rezultat mai puțină căldură reziduală. Acest lucru are mai multe implicații critice. În primul rând, lubrifiantul din cutia de viteze este supus unei degradări termice mai reduse, permițându-i să-și mențină proprietățile de protecție pentru intervale mai lungi și prelungind perioadele de schimbare a uleiului. În al doilea rând, componentele precum garniturile și rulmenții funcționează la temperaturi mai scăzute, ceea ce le sporește longevitatea și fiabilitatea. În al treilea rând, sarcina termică redusă înseamnă că cutia de viteze poate funcționa adesea la capacitatea nominală maximă fără riscul de supraîncălzire, chiar și în funcţionare continuă scenarii. În schimb, un motorreductor cu melc standard care funcționează aproape de capacitatea sa necesită adesea aripioare de răcire externe sau chiar ventilatoare de răcire auxiliare pentru a disipa căldura substanțială generată, adăugând complexitatea și costul sistemului.

Consum redus de energie și costuri operaționale

Cel mai direct beneficiu financiar al eficienței mai mari este consumul redus de energie. A motorreductor conic elicoidal seria k care este eficient de 95%, consumă mai puțină putere electrică pentru a furniza același cuplu de ieșire ca un motorreductor melcat care este eficient de 70%. Această diferență, deși pare mică pe unitate, se compune semnificativ pe durata de viață a echipamentului, în special în aplicațiile cu ciclu de lucru înalt, cum ar fi sisteme de transport , malaxoare industriale , sau utilaje de ambalare . Pentru o instalație cu zeci sau sute de motoreductori, trecerea la un design mai eficient poate duce la economii substanțiale la facturile de electricitate, făcând motorreductor conic elicoidal seria k o investiție solidă în operațiuni durabile şi lower costul total de proprietate .

Densitate de putere și durată de viață îmbunătățite

Transmisia eficientă a puterii motorreductor conic elicoidal seria k permite un design mai compact pentru a obține același cuplu de ieșire ca un motorreductor cu melc mai mare. Aceasta mai sus densitatea de putere reprezintă un avantaj semnificativ în utilajele moderne, unde spațiul este limitat. În plus, combinația dintre temperaturi de funcționare mai scăzute, stres mecanic redus din angajarea mai lină și defalcarea mai puțină a lubrifiantului contribuie direct la o durată mai lungă. durata de viata . Componentele din cutia de viteze pur și simplu nu funcționează la fel de greu pentru a depăși pierderile interne, ceea ce duce la o uzură mai mică a dinților și rulmenților angrenajului în timp. Această durabilitate sporită se traduce printr-un timp de nefuncționare redus pentru întreținere și intervale mai lungi între revizii, maximizând productivitatea și minimizând costurile ciclului de viață pentru manipularea materialelor şi echipamente de prelucrare .

Considerații specifice aplicației: alegerea tehnologiei potrivite

În timp ce motorreductor conic elicoidal seria k deține un avantaj clar în eficiență, alegerea între tehnologii nu este întotdeauna absolută. Înțelegerea cerințelor specifice ale unei aplicații este crucială pentru a face selecția optimă. Contextul operațional determină care caracteristici sunt cele mai valoroase.

Un motor cu angrenaj conic elicoidal din seria k Excels

Punctele forte ale Motorreductor conic elicoidal seria k face din acesta alegerea preferată pentru o gamă largă de aplicații solicitante. Eficiența sa ridicată și performanța termică excelentă îl fac ideal pentru funcţionare continuă în industrii precum cea alimentară și a băuturilor, prelucrarea chimică și linii de producție automatizate . Capacitatea sa de a face față înalte sarcini ciclice şi provide consistent performance from startup through to full load is critical in utilaje grele . Aplicațiile care beneficiază de funcționarea sa lină, cu vibrații reduse includ agitatori , antrenări ale transportoarelor , și utilaje de constructii . În orice scenariu în care costurile cu energia, fiabilitatea și costul total de proprietate sunt preocupări principale, motorreductor conic elicoidal seria k prezintă o soluţie convingătoare şi justificabilă din punct de vedere economic.
