Ce poziții de montare (M1-M6) sunt disponibile pentru angrenajele din seria S?

Introducere în motoarele cu angrenaj elicoidal din seria S

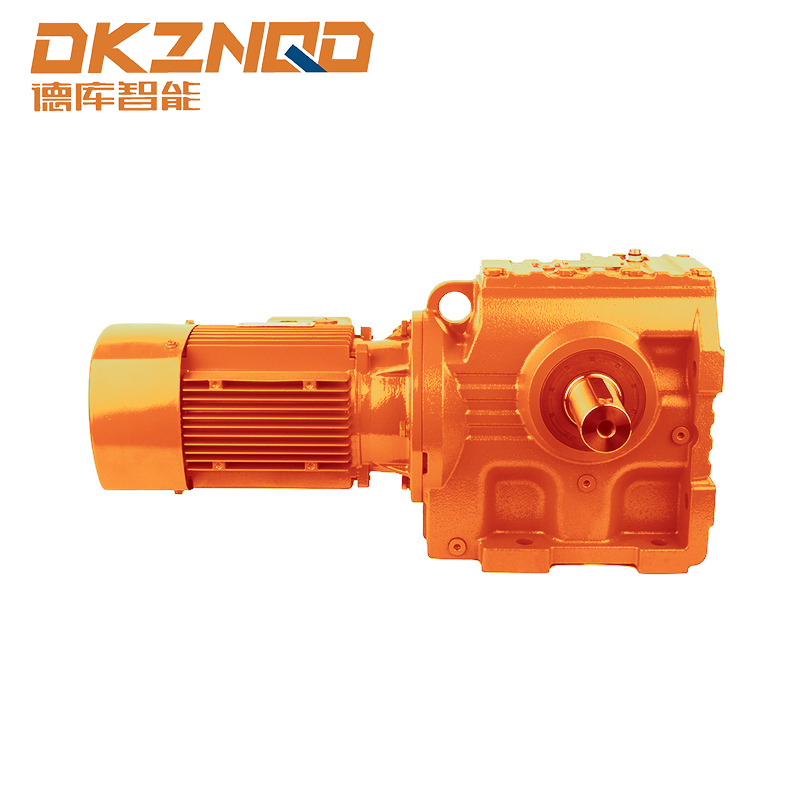

The Motorreductor elicoidal melcat seria S este utilizat pe scară largă în mașinile industriale datorită designului său compact, transmisiei cuplului ridicat și fiabilității în diverse condiții de operare. Înțelegerea poziții de montare (M1-M6) a acestor angrenaje este esențială pentru inginerii și proiectanții de sisteme care își propun să atingă performanțe optime și să asigure compatibilitatea mecanică.

Acest articol analizează pozițiile de montare specifice disponibile pentru angrenajele din seria S, explorând configurațiile, avantajele și aplicațiile practice ale acestora în diverse industrii.

Prezentare generală a pozițiilor de montare (M1-M6)

Reductorele din seria S sunt proiectate pentru a suporta mai multe orientări de montare, clasificate de la M1 la M6. Fiecare poziție de montare corespunde unui aranjament unic al arborilor de intrare și de ieșire în raport cu carcasa motorului. Alegerea poziției corecte de montare afectează:

• Eficiența operațională și livrarea cuplului
• Instalare ușoară în spații restrânse
• Accesibilitate la întreținere și conformitate cu siguranță

Mai jos este o explicație detaliată a fiecărei poziții de montare și a aplicațiilor sale:

Poziția M1: Montare cu picior orizontal

Poziția de montare M1 se referă la o instalare orizontală cu angrenajul montat pe o bază sau platformă. Arborele de ieșire este paralel cu baza, ceea ce îl face ideal pentru:

• Transportoare și sisteme de manipulare a materialelor
• Mașini de ambalare unde se preferă montarea la nivelul podelei
• Aplicații care necesită o aliniere stabilă sub sarcini mari de cuplu

Avantajele montării M1 includ acces ușor pentru lubrifiere și inspecție , și compatibilitate cu dimensiunile standardizate de bază utilizate în mod obișnuit în setările de echipamente industriale.

Poziția M2: Montare cu flanșă orizontală

Configurația M2 implică instalarea orizontală cu o flanșă la capătul arborelui de ieșire pentru cuplare directă. Această orientare este potrivită pentru:

• Integrare directă în mașini rotative fără suporturi suplimentare
• Pompe, compresoare și motoare ventilatoare unde alinierea arborelui este critică
• Aplicații care necesită o instalare compactă în spațiu orizontal limitat

Suportul cu flanșă M2 reduce transmisia vibrațiilor și simplifică instalarea în comparație cu alternativele montate pe picior.

Poziția M3: arbore vertical în jos

În configurația M3, arborele de ieșire este îndreptat în jos. Acest lucru este util în special atunci când se conectează la mașini orientate vertical, cum ar fi:

• Mixere și agitatoare în fabrici de procesare chimică sau alimentară
• Transportoare și ascensoare verticale
• Aplicații care necesită antrenare directă în jos cu extensie minimă a arborelui

Această orientare de montare necesită o luare în considerare atentă a lubrifierii și etanșării datorită distribuția uleiului acţionată de gravitaţie de-a lungul angrenajelor.

Poziția M4: arbore vertical sus

M4 este inversul lui M3, unde arborele de ieșire este orientat în sus. Se aplică în mod obișnuit în:

• Elevatoare cu găle și transportoare verticale cu mișcare în sus
• Malaxoare industriale în care transmisia cuplului trebuie să deplaseze materialul în sus
• Situații în care angrenajul este instalat sub un mecanism conectat pentru o aliniere verticală compactă

Poziția M4 necesită rutare optimizată a lubrifierii pentru a asigura distribuția uniformă a uleiului între angrenajele melcate și elicoidale.

Poziția M5: arbore orizontal montat lateral

M5 reprezintă o orientare orizontală în care angrenajul este montat pe lateral. Această poziție este aleasă pentru:

• Mașini cu constrângeri de spațiu care necesită instalarea laterală a angrenajului
• Integrare în sisteme de transport cu puncte de antrenare decalate
• Aplicații care necesită o aliniere îmbunătățită între motor și arborele antrenat cu amprentă minimă

Cutie de montare laterală sporește stabilitatea mecanică în sisteme compacte, dar pot necesita suporturi sau suporturi personalizate.

Poziția M6: Flanșă verticală

Configurația M6 combină orientarea verticală a arborelui cu montarea cu flanșă. Beneficiile cheie includ:

• Facilitează conectarea directă la motoare sau pompe verticale
• Ideal pentru instalații cu limitări de înălțime sau unde spațiul pe podea este restrâns
• Distribuție îmbunătățită a cuplului în aplicații verticale cu sarcină mare

Poziționarea M6 necesită adesea o aliniere precisă și poate beneficia de aceasta suporturi de amortizare a vibrațiilor pentru a asigura stabilitatea operațională pe termen lung.

Considerații practice pentru alegerea montajului

Selectarea poziției corecte de montare este mai mult decât o decizie mecanică - implică luarea în considerare a mediului operațional, accesibilității și cerințelor de întreținere. Inginerii ar trebui să ia în considerare:

• Cerințe privind direcția sarcinii și cuplul
• Distribuția lubrifierii și reținerea uleiului de transmisie
• Constrângeri de spațiu și integrare cu utilajele existente
• Ușurință de inspecție, funcționalitate și conformitate cu siguranță

Respectarea acestor considerente asigură performanță optimă și durată de viață extinsă a angrenajului.

Tabel de comparație a pozițiilor de montare din seria S

Concluzie

Înțelegerea pozițiilor de montare M1-M6 pentru Motorreductor elicoidal melcat seria S permite inginerilor să ia decizii informate cu privire la instalare, transmisia cuplului și longevitatea sistemului. Fiecare poziție oferă avantaje unice adaptate nevoilor operaționale specifice, asigurând că angrenajul funcționează fiabil în diverse scenarii industriale.

Selecția corectă, combinată cu luarea în considerare a lubrifierii, alinierii și accesibilității, poate îmbunătăți semnificativ performanța și eficiența întreținerii sistemelor de angrenaje industriale.

Întrebări frecvente

Î1: Care este diferența dintre pozițiile de montare M1 și M2?

M1 este montat pe picior orizontal, în timp ce M2 folosește o flanșă pentru montare orizontală, potrivită pentru cuplarea directă cu mașini și control îmbunătățit al vibrațiilor.

Î2: Un angrenaj din seria S poate funcționa în poziții verticale?

Da, M3, M4 și M6 permit instalarea verticală, cu o atenție deosebită lubrifierii și alinierei pentru a asigura o funcționare fiabilă.

Î3: Ce poziție de montare este cea mai bună pentru setările cu spațiu limitat?

M5 (montat orizontal lateral) și M6 (flanșă verticală) sunt ideale pentru instalații compacte în care spațiul pe podea este limitat.

Î4: Pozițiile de montare afectează cerințele de întreținere?

Da, poziții precum M3 și M4 necesită o direcționare atentă a lubrifierii, în timp ce M1 și M2 permit un acces mai ușor pentru inspecție și întreținere.
