De ce motoarele cu angrenaje hipoide BKM depășesc unitățile tradiționale cu melc: o comparație tehnică

1. Introducere: O schimbare silențioasă a transmisiei de putere în unghi drept

Timp de zeci de ani, reductoarele cu angrenaje melcate au fost alegerea implicită pentru transmisia de putere în unghi drept datorită amprentei lor compacte și a rapoartelor mari de reducere. Cu toate acestea, cerințele industriale pentru eficiență energetică, fiabilitate și costul total de proprietate mai scăzut au scos la iveală slăbiciunile fundamentale ale tehnologiei de antrenare a melmelor. Introduceți Reductor hipoid BKM — o nouă generație de angrenaje hipoidale care combină avantajele angrenajului elicoidal și hipoidal. Proiectată cu precizie, seria BKM oferă o eficiență cu până la 30% mai mare, temperaturi de funcționare semnificativ mai scăzute și o durată de viață extinsă în comparație cu unitățile melcate convenționale. Acest articol oferă o comparație tehnică, bazată pe date, care explică de ce Motor cu angrenaj hipoid BKM soluțiile înlocuiesc rapid reductoarele cu melc pentru transportoare, manipularea materialelor și automatizarea industrială.

2. Diferențele fundamentale: reductor hipoid vs

Pentru a înțelege decalajul de performanță, trebuie să examinăm geometria și mecanica contactului. Un antrenament melcat constă dintr-un melc filetat care angrenează o roată de bronz, rezultând frecare de alunecare pe o zonă mare de contact. În schimb, a cutie de viteze hipoidă de înaltă eficiență folosește dinți compensați, în formă de teșit în spirală, cu mișcare de rulare și alunecare optimizată pentru eficiență. Tabelul de mai jos rezumă distincțiile critice.

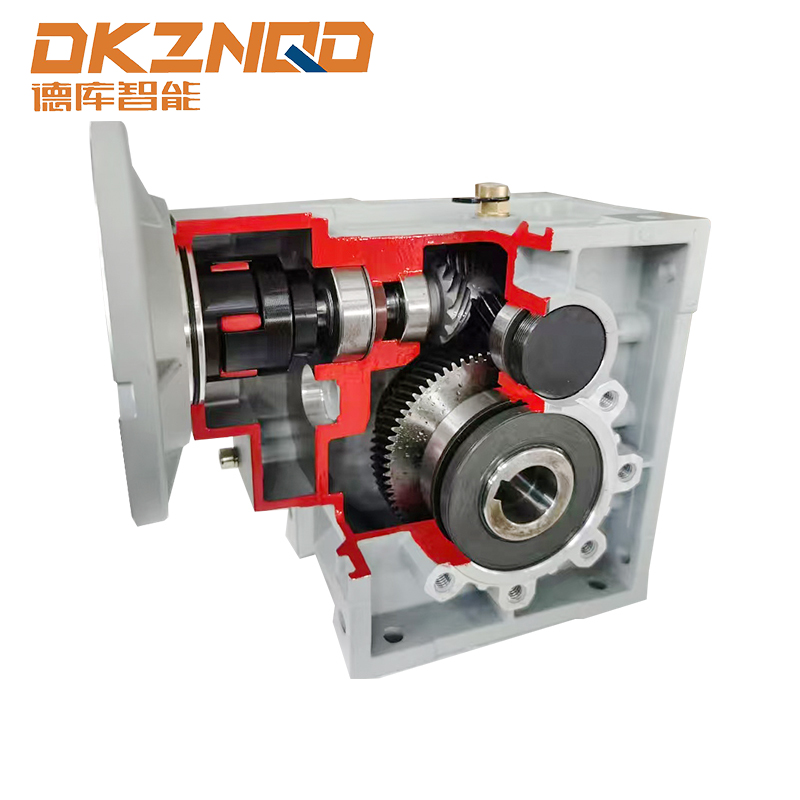

The Reductor hipoid seria BKM utilizează roți dințate hipoide șlefuite, carburate cu carcasă, care mențin contactul optim al dinților sub sarcină. Acest design elimină frecarea grea de alunecare care afectează seturile de vierme, traducându-se direct în pierderi de energie și stres termic mai redus.

3. Avantaj de eficiență: Revoluția în economisirea energiei

Eficiența este motivul cel mai convingător pentru tranziție. Datele de teren din aplicațiile de funcționare continuă (de exemplu, sisteme de transport 24/7) arată că reductoarele cu angrenaje melcate funcționează de obicei cu o eficiență de 50–70% la sarcină nominală, scăzând și mai mult în condiții de pornire-oprire sau de sarcină parțială. Prin contrast, a motorreductor hipoid în unghi drept ca și seria BKM, atinge o eficiență de 92–96% pe o gamă largă de cuplu. Următorul SVG ilustrează o curbă de eficiență comparativă la trei rapoarte de reducere (10:1, 20:1, 30:1).

Un exemplu real: un centru logistic care operează 15 unități de antrenare a transportoarelor (fiecare 2,2 kW) 16 ore/zi, 5 zile/săptămână. Înlocuirea unităților cu melme (68% eficiență medie) cu Motorreductor hipoidal BKM (eficiență de 93%) reduce consumul anual de energie de la 96.500 kWh la 70.600 kWh - economisind peste 25.900 kWh și 2.800 USD pe an în costurile cu electricitatea (la 0,11 USD/kWh). Acest câștig de eficiență reduce, de asemenea, amprenta de CO2 cu aproximativ 11 tone anual.

4. Performanța termică și fiabilitatea operațională

Căldura este inamicul longevității cutiei de viteze. Dispozitivele cu vierme transformă energia pierdută în căldură, atingând adesea temperaturi de suprafață de 80–95°C în regim continuu. Acest lucru accelerează oxidarea uleiului, degradează etanșările și reduce durata de viață a angrenajului. În contrast, Reductoare hipoidale BKM funcţionează cu 30–40°C mai rece datorită eficienţei mai mari şi canalelor de lubrifiere optimizate. Stresul termic mai mic duce la trei beneficii cuantificabile:

• Intervale extinse de schimbare a uleiului: Acționările cu melc necesită adesea schimburi de ulei la fiecare 2.500-4.000 de ore; Unitățile hipoide BKM realizează 8.000-10.000 de ore cu lubrifianți sintetici.
• Integritatea sigiliului: La o temperatură a bazinului de 60°C față de 90°C, îmbătrânirea elastomerului de etanșare încetinește cu un factor de 3, eliminând riscurile de scurgere.
• Capacitate mai mare de suprasarcină intermitentă: Angrenajele hipoide pot susține un cuplu maxim de 150% fără oprire termică, în timp ce antrenările melcate riscă zgârieturi dentare.

Într-o carcasă de mașini de ambalare (ciclu de funcționare: 80% încărcare, mediu 35°C), cutiile de viteze melcate au declanșat alarme de temperatură după 11 luni; BKM motorreductor hipoid în unghi drept funcționat timp de peste 36 de luni fără întreținere termică.

5. Design compact în unghi drept, cu o flexibilitate mai mare

Dispozitivele melcate tradiționale excelează la compactitatea în unghi drept, dar arhitectura elicoidal-hipoidală BKM se potrivește sau chiar reduce lungimea axială, oferind în același timp opțiuni de montare a arborelui tubular sau a piciorului. Decalajul hipoid permite o distanță centrală mai mică pentru același raport, facilitând integrarea în cadrele strânse ale mașinilor. Avantajele cheie ale designului:

• Seria BKM oferă diametre de intrare de la 56 la 112 mm, un interval de cuplu de până la 1500 Nm și rapoarte de la 5:1 la 200:1 (hipoid elicoidal în două trepte).
• Montare universală: montat pe picior, flanșă sau arbore fără reducerea performanței.
• Emisii de zgomot mai reduse: Îmbinarea hipoidă este în mod inerent mai silențioasă decât alunecarea viermilor – de obicei 65 dBA față de 78 dBA la 1450 rpm.

Combinația de Reductor elicoidal-hipoid BKM geometria cu angrenaj la sol de precizie oferă o densitate de putere care depășește reductoarele cu melc cu 35% - cuplu mai mare într-un ansamblu mai mic.

6. Analiza costurilor ciclului de viață (LCA): o perspectivă pe cinci ani

În timp ce prețul inițial de achiziție al unui motorreductor hipoid poate fi cu 15-20% mai mare decât un motor echivalent cu melc, costul total de proprietate (TCO) spune o poveste diferită. Tabelul de mai jos compară o aplicație tipică de 2,2 kW, raport 15:1, timp de cinci ani (funcționare continuă, 8.760 h/an).

Acest TCO cu 38% mai mic justifică actualizarea, cu rentabilitatea investiției atinsă de obicei în 18-24 de luni. Pentru flotele de 20 de unități, economiile anuale depășesc 10.000 USD.

7. Performanța aplicației în lumea reală

Două cazuri documentate din industrie (fără referințe de marcă) evidențiază tranziția:

Cazul A – Conveier de montaj auto

Unitățile originale cu melc (30 de unități) au suferit blocaje frecvente din cauza expansiunii termice și au necesitat completări lunare de ulei. După modernizarea cu motoreductoare hipoide BKM, timpul de funcționare a crescut cu 11%, iar comenzile de lucrări de întreținere au scăzut cu 78% în doi ani. Uzina a raportat economii medii de energie de 28% măsurate la intrarea motorului.

Cazul B – Linie de umplere a sticlelor pentru alimente și băuturi

Mediul cu umiditate ridicată a cauzat coroziune și emulsionare a lubrifiantului. Versiunea cu flanșă de ieșire din oțel inoxidabil a BKM cutie de viteze hipoidă de înaltă eficiență a oferit protecție IP65, a redus timpul de nefuncționare la curățare cu 60% și a eliminat înlocuirile neprogramate timp de trei ani consecutiv.

Aceste exemple confirmă faptul că Reductor hipoid seria BKM rezolvă punctele dureroase operaționale reale dincolo de simple numere de eficiență.

8. Specificații tehnice și criterii de selecție

La evaluarea unui motorreductor hipoid în unghi drept pentru o actualizare, luați în considerare următorii parametri disponibili de obicei în linia de produse BKM:

• Cuplu nominal: 50–1500 Nm (în funcție de dimensiunea cadrului)
• Rate de reducere (hipoid într-o singură etapă): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Combinații în două etape (hipoid elicoidal): până la 200:1
• Sarcina radială admisă pe arborele de ieșire: până la 8.000 N
• Eficiență la sarcină maximă: 90–96% (scăzând ușor la rapoarte mai mari)
• Interval de temperatură de funcționare: -25°C până la 50°C fără răcire auxiliară

Selectarea dimensiunii corecte implică potrivirea factorului de serviciu (de obicei 1,2–1,5 pentru serviciul transportor) și verificarea calității termice. Deoarece unitățile hipoide BKM generează mai puțină căldură, acestea permit adesea o dimensiune mai mică a cadrului în comparație cu unitățile melcate pentru aceeași aplicație, reducând inerția și costul.

9. Întrebări frecvente

Î1: Poate un motorreductor hipoid BKM să înlocuiască direct un antrenament melcat existent fără modificări mecanice?

În cele mai multe cazuri, da. Unitățile BKM sunt proiectate cu intrări standard de flanșă IEC și dimensiuni interschimbabile ale arborelui de ieșire (solide sau goale). Cu toate acestea, verificați modelul orificiilor de montare și înălțimea arborelui; Plăci adaptoare pot fi necesare pentru unele rame vechi. Lungimea totală este adesea similară sau mai scurtă.

Î2: Este menținut avantajul de eficiență la viteze mici sau la sarcini parțiale?

Da. Acționările cu melc înregistrează scăderi abrupte de eficiență la viteze mici (sub 300 rpm) din cauza condițiilor limită de lubrifiere. Angrenajele hipoidale BKM mențin o eficiență de peste 85% chiar și la ieșire de 50 rpm, făcându-le superioare pentru aplicațiile cu variator de frecvență (VFD).

Î3: Reductoarele hipoidale BKM se autoblochează ca dispozitivele melcate?

Nu, angrenajele hipoide nu sunt în mod inerent autoblocante. Pentru aplicațiile care necesită funcționalitate de blocare, trebuie adăugat o frână externă sau un dispozitiv de blocare. Cu toate acestea, frecarea redusă permite mersul înapoi, ceea ce este benefic pentru ajustări manuale sau decuplarea de siguranță.

Î4: Ce lubrifiant este recomandat pentru angrenajele hipoide BKM?

Uleiurile sintetice pe bază de PAO sau poliglicol ISO VG 150–220 sunt standard, oferind intervale de scurgere extinse și vâscozitate stabilă la temperatură. Spre deosebire de antrenările melcate, aditivii de molibden nu sunt necesari, reducând degradarea chimică pe termen lung.

Î5: Ce perioadă tipică de rambursare se poate aștepta atunci când treceți de la vierme la hipoid?

Doar pe baza economiilor de energie (presupunând 3000 de ore de funcționare/an, 0,12 USD/kWh), rambursarea variază de la 12 la 30 de luni. Când includeți întreținerea redusă, rambursarea scade adesea sub 18 luni. Mulți utilizatori industriali văd rentabilitatea investiției completă în primii doi ani.

10. Concluzie: Verdictul asupra hipoid vs. vierme

Avantajele de inginerie ale Reductor hipoid BKM nu mai sunt de nișă – modifică specificațiile unităților în unghi drept în toate industriile. Cu o eficiență superioară (92–96% față de 55–75%), temperaturi de funcționare dramatic mai scăzute, durată de viață extinsă și un cost total de proprietate cu 30–40% mai mic în cinci ani, decizia este clară. În timp ce antrenările cu melc păstrează relevanța pentru menținerea sarcinii statice sau aplicațiile cu viteză extrem de scăzută (sub 10 rpm), orice sistem dinamic, cu funcționare continuă sau sensibil la energie va beneficia de motorreductorul hipoid BKM. Pe măsură ce managerii de fabrică se străduiesc să atingă obiectivele de reducere a emisiilor de carbon și să reducă cheltuielile de exploatare, trecerea de la vierme la cutie de viteze hipoidă de înaltă eficiență tehnologia nu este doar o actualizare, ci este un imperativ strategic.

Pentru dimensionare detaliată și suport pentru aplicații, consultați documentația tehnică a Reductor hipoid seria BKM sau contactați un specialist în controlul mișcării. Viitorul transmisiei de putere în unghi drept este hipoid, iar familia BKM este în frunte.
