De ce alegerea motorului cu angrenaj elicoidal determină eficiența conducerii pe termen lung
O linie de producție eșuează rar din cauza motorului. Cel mai adesea, punctul slab se află la interfața dintre arborele motorului și cutia de viteze, unde jocul, alinierea greșită sau un raport de reducere subdimensionat afectează în mod liniștit debitul. Motoarele cu angrenaje elicoidale rezolvă acest lucru combinând motorul principal și treapta de reducere într-o singură unitate adăpostită, care elimină un punct de cuplare și o sursă de eroare de aliniere în comparație cu un aranjament separat de motor și cutie de viteze.
Forma dintelui elicoidal în sine este motivul pentru care aceste unități funcționează mai silențios și transmit mai multă sarcină pe unitate de volum decât modelele de pinne drepte. Deoarece dinții se angajează într-un unghi, mai degrabă decât de-a lungul unei linii drepte, contactul este gradual și distribuit pe o cale mai lungă, ceea ce distribuie sarcina și reduce zgomotul de impact asociat cu intrarea și ieșirea dinților. Acest articol lucrează prin raționamentul mecanic din spatele acestui câștig de eficiență, modul în care reacția și poziția de montare afectează performanța în lumea reală și cum se potrivește un motor cu angrenaje elicoidale seria r , an motor cu angrenaje elicoidale seria f , sau a motor cu angrenaje elicoidale seria k la o aplicație specifică mai degrabă decât la o categorie generală.
Obținerea corectă a acestei selecții contează mai mult pe o linie de rulare decât pe hârtie, deoarece un motor cu angrenaj care este capabil din punct de vedere tehnic să suporte o sarcină, dar care nu este potrivit cu geometria de montare sau cu ciclul de funcționare, va costa totuși mai mult energie și întreținere pe o durată de viață de mai mulți ani decât o unitate specificată corect achiziționată la un preț inițial puțin mai mare. Secțiunile de mai jos sunt organizate în jurul deciziilor care schimbă de fapt rezultatele în teren, începând cu geometria dintelui în sine și trecând prin montaj, lubrifiere și toleranță de fabricație.
Cum modifică unghiul dinților angrenajului elicoidal transmisia puterii
Într-o roată dințată dreaptă, toată lățimea unui dinte intră în contact simultan cu dintele său de împerechere. Această cuplare instantanee produce un impuls mecanic ascuțit de fiecare dată când o nouă pereche de dinți intră în plasă, care este sursa principală a scâncetei asociate cu modelele mai vechi de cutii de viteze. Un angrenaj elicoidal taie dinții la un unghi față de axa de rotație, astfel încât contactul începe de la o margine a dintelui și se rostogolește progresiv pe lățimea feței pe măsură ce roțile dințate se rotesc.
Această cuplare progresivă are trei efecte măsurabile asupra sistemului de transmisie al unui motor angrenaj:
- Sarcina este împărțită la mai mult de o pereche de dinți la un moment dat, ceea ce scade stresul de vârf asupra unui dinte individual și prelungește durata de viață la încărcare repetată.
- Generarea de zgomot scade semnificativ, adesea cu câțiva decibeli, în comparație cu un design echivalent de pin care rulează aceeași sarcină, deoarece nu există un impact brusc de la dinte la dinte.
- Funcționarea netedă se îmbunătățește la viteze de intrare mai mari, ceea ce contează pentru aplicațiile în care motorul funcționează aproape de RPM nominal pentru perioade lungi.
Compensația este împingerea axială. Deoarece dinții sunt tăiați la un unghi, angrenarea generează o forță de-a lungul axei arborelui în plus față de forțele radiale și tangențiale prezente într-o roată dințată cilindrică. Carcasele motorului cu angrenaje elicoidale țin cont de acest lucru cu rulmenți axiali dimensionați pentru unghiul specific elicoidal utilizat, motiv pentru care carcasele cutiei de viteze nu pot fi schimbate pur și simplu între serii fără a verifica valoarea nominală a rulmentului.
Potrivirea designului seriei cu profilul de sarcină al aplicației
Producătorii organizează liniile de produse de motoare cu angrenaje elicoidale în serie, deoarece o singură geometrie a carcasei nu poate acoperi în mod eficient întreaga gamă de la antrenări ușoare ale transportoarelor până la sarcini grele de amestecare sau zdrobire. Fiecare serie vizează în mod obișnuit o bandă de cuplu, un stil de montare și un set de pași de raport, astfel încât alegerea corectă începe cu ciclul de funcționare, mai degrabă decât cu pagina de catalog. O întrebare de pornire utilă nu este ce serie pare cea mai capabilă pe hârtie, ci ce aranjare a arborelui dictează deja echipamentul înconjurător, deoarece adaptarea unui cadru pentru a accepta o orientare diferită a arborelui este de obicei mult mai costisitoare decât a plăti puțin mai mult pentru carcasa configurată corect de la început.

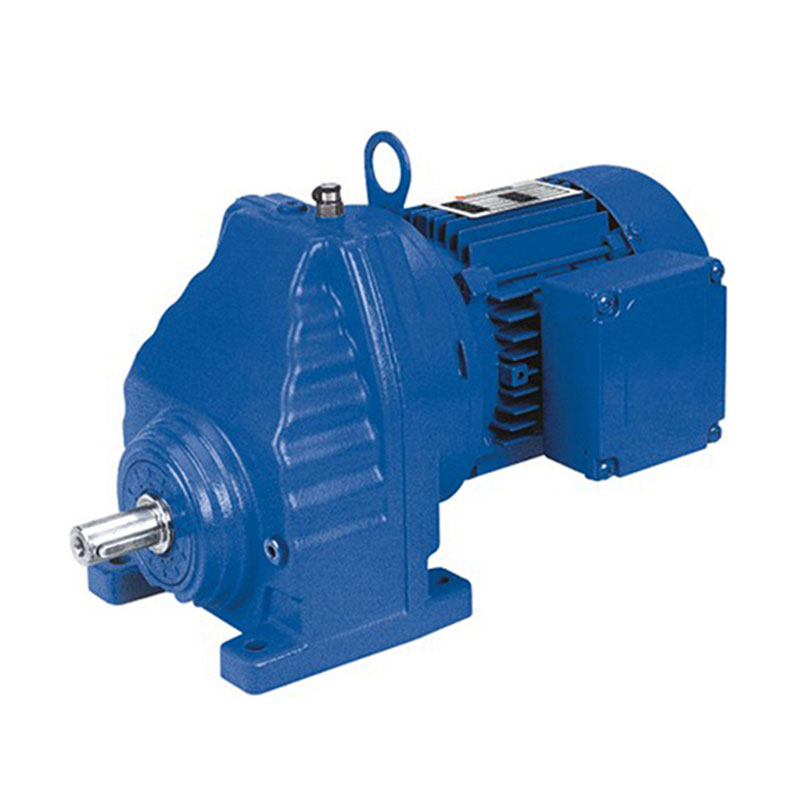

Motor cu angrenaje elicoidale seria R
Construită în jurul unei carcase coaxiale compacte, această serie se potrivește aplicațiilor în care arborele de ieșire trebuie să se așeze în linie cu arborele motorului, cum ar fi transportoare verticale sau echipamente de agitare unde spațiul pe podea este limitat. Pașii raportului sunt de obicei mai fine la capătul inferior al intervalului, ceea ce ajută atunci când un proces necesită o potrivire precisă a vitezei, mai degrabă decât un cuplu brut.

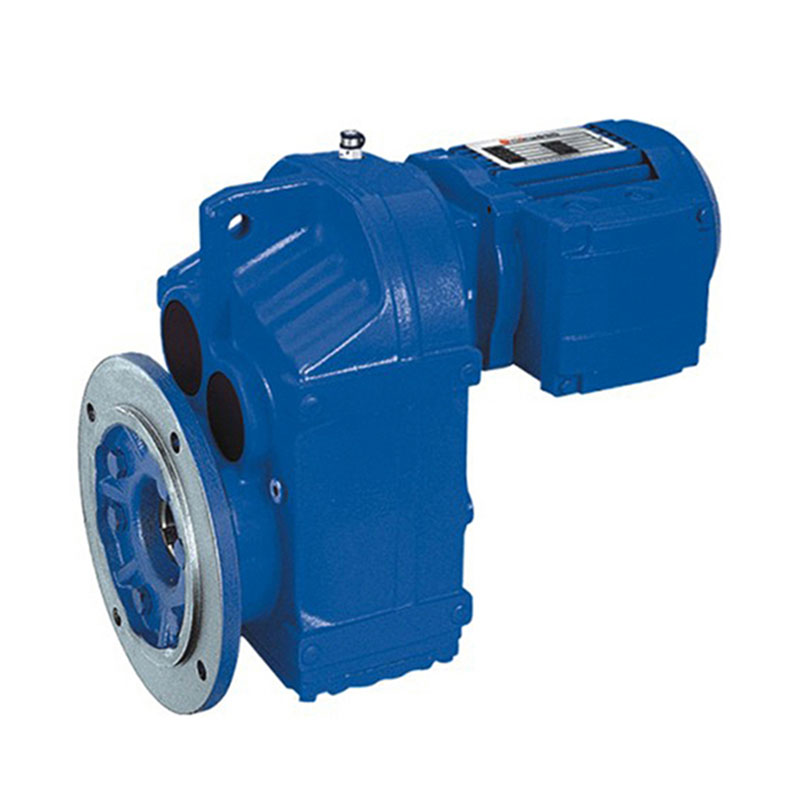

Motor cu angrenaje elicoidale seria F
Dispunerea arborelui paralel utilizat în această serie menține arborii de intrare și de ieșire unul lângă altul, mai degrabă decât în linie, ceea ce simplifică integrarea transmisiei cu curele sau lanț pe echipamente precum liniile de ambalare și sistemele de manipulare a materialelor în care arborele de ieșire trebuie să stea la o înălțime fixă deasupra unui cadru.

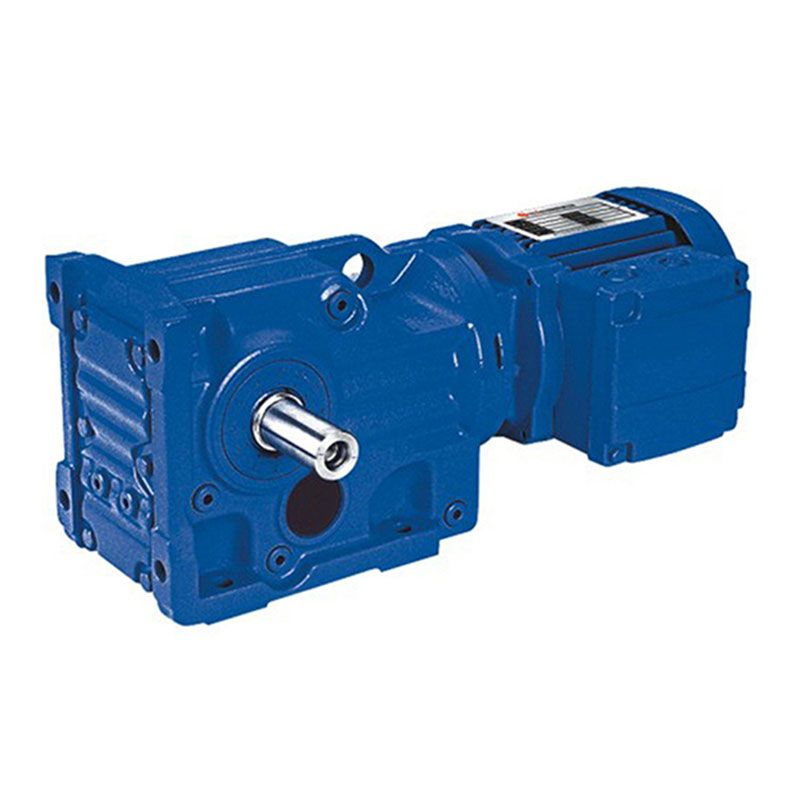

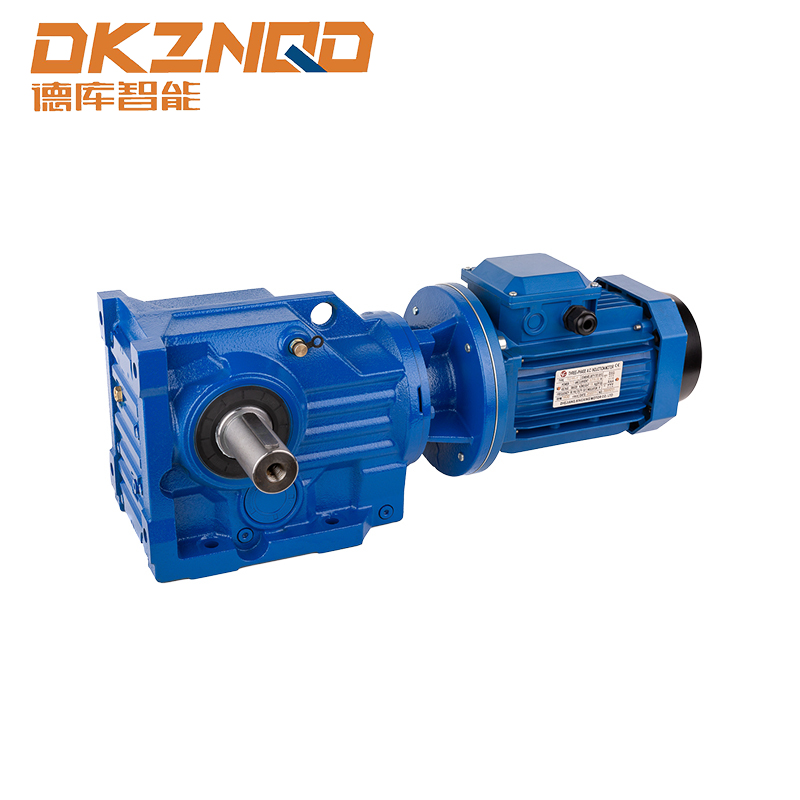

Motor cu angrenaje elicoidale seria K
Combinând treptele angrenajului elicoidal și conic, această serie schimbă direcția de transmisie a puterii cu aproximativ nouăzeci de grade într-o singură carcasă. Acest lucru îl face o alegere comună pentru agitatoare, macarale și instalații în care unitatea trebuie să întoarcă un colț fără a adăuga o cutie de viteze separată în unghi drept.

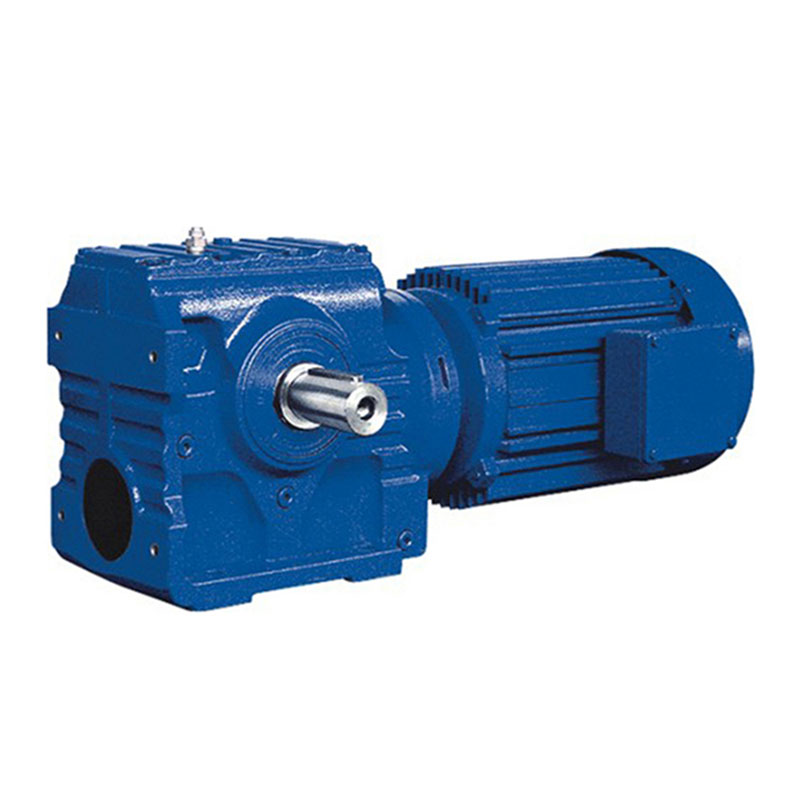

Motor cu angrenaje elicoidale seria S
Această serie îmbină o etapă de intrare elicoidală cu o treaptă de ieșire cu angrenaj melcat, care oferă un raport de reducere mai mare pentru o singură unitate decât un design pur elicoidal, menținând în același timp amprenta carcasei relativ mică. Compensația este o eficiență de vârf mai scăzută decât o unitate complet elicoială, deoarece ochiurile vierme implică mai mult contact de alunecare decât contact de rulare.
Compararea caracteristicilor structurale și de performanță în serii
Tabelul de mai jos rezumă diferențele practice care ar trebui să conducă la o decizie de selecție. Cifrele de eficiență reprezintă performanța tipică a rețelei elicoidale într-o singură etapă și vor varia în funcție de raport, sarcină și condiția de lubrifiere.
| Caracteristic | Elicoidal coaxial | Arbore paralel elicoidal | Elicoidal-Teșit | Elicoidal-Vierme |
|---|---|---|---|---|
| Dispunerea arborelui | La rând | Decalaj paralel | Unghi drept | Unghi drept |
| Eficiență tipică într-o singură etapă | 96 până la 98 la sută | 96 până la 98 la sută | 94 până la 96 la sută | 82 până la 90 la sută |
| Tipul de sarcină cel mai potrivit | Continuu usor spre mediu | Continuu mediu spre greu | Mediu cu schimbare de direcție | Ușoară spre medie, spațiu limitat |
| Amprenta relativă a locuinței | Mic | Mediu | Mediu | Mic |
| Clasă tipică de reacție | Standard până la redus | Standard până la redus | Standard | Standard |
Numerele de eficiență sunt compuse în diferite etape. O unitate elicoidală în două trepte care funcționează la 97 la sută pe treaptă oferă aproximativ 94 la sută în total, în timp ce o combinație elicoidal-vierme la 88 la sută o singură treaptă plus un pre-etapă elicoidal la 97 la sută aterizează mai aproape de 85 la sută total. Pe parcursul unui an de funcționare în mai multe schimburi, acest decalaj se traduce direct în costul energiei electrice, motiv pentru care instalațiile cu ciclu de lucru ridicat tind să favorizeze designurile integral elicoidale chiar și atunci când opțiunea vierme s-ar potrivi cu o amprentă mai mică.
Poziția de montare și efectul acesteia asupra duratei de viață a rulmenților
Cataloagele motoarelor enumeră mai multe poziții standard de montare, iar tentația este de a trata aceasta ca pe o alegere pur geometrică. În practică, orientarea de montare modifică modul în care lubrifiantul se distribuie în interiorul carcasei și modul în care sarcina este suportată de rulmenți, ceea ce afectează durata de viață chiar și atunci când cotele de cuplu și viteză sunt identice pe hârtie.
Orientarea verticală a arborelui concentrează mai multă greutate pe rulmentul inferior și necesită un volum suficient de ulei pentru ca dinții superiori ai angrenajului să rămână lubrifiați pe măsură ce unitatea funcționează, deoarece ungerea prin stropire depinde de rotație care redistribuie constant uleiul în sus. Când o unitate prevăzută inițial pentru montarea cu picior este instalată vertical fără a verifica nivelul de umplere cu ulei pentru acea orientare, treapta superioară poate funcționa cu lubrifiere insuficientă, chiar dacă baia pare plină din perspectiva montată pe picior. Revizuirea tabelului de umplere specific pentru montaj înainte de instalare, în loc să presupunem că un singur nivel de ulei se aplică pentru fiecare orientare, este unul dintre pașii mai ignorați în punerea în funcțiune.
Înțelegerea reacției și când contează de fapt
Jocul este jocul de rotație mic dintre dinții de împerechere, încorporat în mod intenționat, astfel încât angrenajele să nu se lege, deoarece schimbările de temperatură fac ca carcasa și angrenajele să se extindă la ritmuri diferite. Pentru majoritatea aplicațiilor de transport, amestecare și manipulare generală a materialelor, clasele standard de joc sunt adecvate și nu cauzează probleme măsurabile ale procesului.
Reacția devine o problemă de design în trei situații specifice:
| Tip aplicație | De ce contează reacția | Abordare recomandată |
|---|---|---|
| Unități de indexare sau poziționare | Redarea se traduce direct în eroare de poziție de fiecare dată când direcția se inversează | Specificați clasa de joc redusă și verificați cu un indicator cadran la asamblarea finală |
| Serviciu de inversare frecventă | Încărcarea cu impact repetat la schimbarea direcției accelerează uzura dinților | Selectați o serie nominală pentru funcționare inversă și reduceți ușor cuplul |
| Linii multimotoare sincronizate | Jocul inegal între unități provoacă o deviere între axele sincronizate | Obțineți toate motoarele cu angrenaje de pe linie din aceeași specificație de clasă de joc |
În afara acestor cazuri, urmărirea unei clase de joc redusă adaugă costuri fără un beneficiu corespunzător, deoarece rotația continuă normală într-o direcție nu activează niciodată jocul într-un mod care să afecteze echipamentul antrenat.
Cuplajul motor-cutie de viteze și unde se pierde eficiența
Chiar și o treaptă de viteză bine proiectată nu poate compensa o interfață slabă între motor și cutie de viteze. Trei factori determină cât de mult din puterea nominală a motorului ajunge efectiv la sarcina condusă:
- Alinierea arborelui între rotorul motorului și pinionul de intrare. Carcasele motorului cu angrenaje integrate elimină aproape în întregime această variabilă, deoarece motorul este montat din fabrică pe carcasă, spre deosebire de un motor și un reductor cuplat separat, unde toleranțele de aliniere a câmpului adaugă o pierdere variabilă.
- Preîncărcare rulmentului pe arborele de intrare, care trebuie setat în limitele toleranței producătorului. Presarcina prea mică permite mișcarea arborelui sub sarcină, iar prea multă crește pierderile prin frecare și scurtează durata de viață a rulmentului.
- Gradul de vâscozitate a lubrifiantului raportat la temperatura ambiantă de funcționare. Un lubrifiant care este prea vâscos pentru condițiile de pornire la rece crește pierderile de agitare în timpul pornirii, în timp ce unul care este prea subțire pentru temperaturi ambientale ridicate crește uzura flancurilor dinților în timp.
Examinarea datelor tehnice pentru o anumită unitate cu teșit elicoidal în raport cu intervalul real de temperatură ambientală a locului de instalare, în loc să presupunem că un singur grad de lubrifiant acoperă toate climatele, previne o mare parte a defecțiunilor premature ale rulmentului raportate în datele de service pe teren.
Lista de verificare a specificațiilor înainte de a plasa o comandă
Confirmarea următoarelor puncte înainte de finalizarea unei comenzi de achiziție evită cele mai frecvente cauze ale unei nepotriviri între evaluarea catalogului și performanța pe teren.
- Confirmați cuplul de ieșire necesar la viteza de funcționare reală, nu doar la viteza de pe plăcuța de identificare a motorului, deoarece cuplul și viteza se deplasează invers printr-o treaptă de reducere.
- Verificați poziția de montare și verificați dacă specificațiile de umplere cu ulei se potrivesc cu această orientare.
- Verificați intervalul de temperatură ambientală, inclusiv orice expunere închisă sau exterioară, în raport cu ratingul standard al lubrifiantului.
- Determinați dacă ciclul de funcționare include o funcționare frecventă inversare sau pornire-oprire, care afectează atât clasa de joc, cât și ratingul termic.
- Confirmați că tipul de ieșire a arborelui, fie arbore solid, arbore tubular sau disc de contracție, se potrivește cu echipamentul de conectare.
- Verificați factorul de serviciu față de sarcina maximă reală, inclusiv orice încărcare de șoc în timpul pornirii.
Precizia de fabricație și efectul său pe termen lung asupra zgomotului și uzurii
Două motoare cu angrenaje cu specificații publicate identice pot funcționa semnificativ diferit în domeniu dacă unul a fost tăiat și tratat termic la un grad de toleranță mai strâns decât celălalt. Precizia dinților angrenajului este de obicei gradată pe scale standardizate care cuantifică eroarea de profil, eroarea de pas și abaterea unghiului elicei. Unitățile tăiate la un grad mai fin funcționează mai silențios și generează mai puține vibrații la aceeași sarcină, dar, mai important, ele tind să mențină acea performanță pe un interval de service mai lung, deoarece modelul de contact inițial este mai aproape de ideal, răspândind uzura mai uniform pe suprafața dintelui din prima zi de operare, mai degrabă decât concentrându-l pe câteva puncte înalte care au fost ușor în afara toleranței.
Consistența tratamentului termic contează la fel de mult ca tăierea inițială. Adâncimea de întărire care variază de-a lungul unui semifabricat al angrenajului creează puncte moi care se uzează mai repede sub sarcină, schimbând în cele din urmă profilul dintelui suficient pentru a crește jocul dincolo de specificațiile inițiale. Acesta este unul dintre motivele pentru care jocul măsurat pe teren pe o cutie de viteze învechită depășește adesea valoarea de pe plăcuța de identificare, chiar și atunci când unitatea nu a fost niciodată supraîncărcată.
Întrebări frecvente
Î1: Care este diferența practică dintre un motor cu angrenaj elicoidal și un motor cu angrenaj standard?
Termenul de motor angrenat acoperă orice combinație de motor și o treaptă de reducere, inclusiv modele melcate, teșite, planetare și elicoidale. Un motor cu angrenaj elicoidal folosește în mod special dinți tăiați în unghi pentru etapa de reducere, care oferă în general o eficiență mai mare și un zgomot mai mic decât un design cu melc la un preț comparabil, deși necesită toleranțe mai precise ale carcasei pentru fabricare.
Î2: O unitate montată pe picior poate fi instalată vertical fără modificări?
Depinde de serie și de tabelul specific de umplere cu ulei furnizat de producător. Unele carcase folosesc un design comun al cavității interioare pentru toate orientările și necesită doar un nivel de ulei reglat, în timp ce altele folosesc poziții specifice de aerisire și de scurgere care trebuie schimbate pentru ca o instalație verticală să funcționeze corect.
Î3: Cât de mult afectează raportul de reducere eficiența generală?
Ratele mai mari necesită, în general, mai multe etape de reducere, iar fiecare etapă suplimentară introduce propriile pierderi de plasă. O unitate elicoidală cu o singură treaptă ajunge de obicei la mijlocul până la înaltul anilor nouăzeci ca procent de eficiență, în timp ce o unitate cu trei trepte, necesară pentru un raport foarte mare, poate cădea în anii optzeci, pur și simplu pentru că trei seturi de pierderi de plasă sunt compuse.
Î4: Un factor de serviciu mai mare este întotdeauna alegerea mai sigură?
Un factor de serviciu mai mare oferă o marjă mai mare împotriva încărcării șocurilor și a formării termice, dar supradimensionarea unui motor cu angrenaj cu mult peste sarcina reală poate împinge motorul într-o parte mai puțin eficientă a curbei sale de funcționare și crește atât costul de achiziție, cât și amprenta fizică fără un beneficiu corespunzător pentru o sarcină stabilă și bine caracterizată.
Î5: Cât de des trebuie verificat uleiul de angrenaj într-un motor cu angrenaj elicoidal etanș?
Unitățile sigilate sunt de obicei umplute pe viață sau pentru un interval lung de service, dar temperaturile extreme ale mediului, pătrunderea apei printr-o etanșare deteriorată sau funcționarea prelungită peste ciclul de funcționare nominal pot degrada uleiul mai repede decât se presupune intervalul standard. O inspecție vizuală a garniturilor și o verificare periodică a probei de ulei rămân o practică bună chiar și la unitățile comercializate ca fără întreținere.
