Înțelegerea logicii de numerotare a cadrelor NEMA
Un număr de cadru NEMA nu este o etichetă de marketing. Este o referință codificată la geometria fizică de montare, în primul rând înălțimea arborelui, care permite unui tehnician de întreținere să schimbe motoare între producători fără a redesena o placă de bază. Odată ce logica de numerotare este înțeleasă, an Tabel cu dimensiunile cadrului motorului electric încetează să arate ca un zid de numere și începe să funcționeze ca un tabel de căutare pentru dimensiuni reale.
Regula de bază este simplă: împărțiți primele două cifre ale numărului cadrului la patru, iar rezultatul este înălțimea liniei centrale a arborelui deasupra bazei, măsurată în inci. Prin urmare, un cadru 143T are o înălțime a arborelui de 3,5 inchi, iar un cadru 256T are o înălțime a arborelui de 6,25 inchi. Această relație unică este coloana vertebrală a fiecăruia dimensiunile cadrului motorului nema tabel publicat atât de organismele de standardizare, cât și de integratorii de echipamente.
- Primele două cifre: înălțimea arborelui împărțită la 4, în inci
- A treia cifră: referință codificată la distanța dintre picioarele de montare (lungimea cadrului)
- Sufix cu litere: configurație de montare, cum ar fi T pentru dimensiunile arborelui standardizate sau C pentru montarea frontală cu cuplare strânsă
Cadrele care au aceleași primele două cifre, cum ar fi 143T și 145T, au înălțimi identice ale arborelui, dar distanțe diferite ale picioarelor, motiv pentru care un motor de înlocuire introdus trebuie să se potrivească cu denumirea cadrului complet, nu doar cu numerele principale.
Din punct de vedere istoric, numerotarea cadrelor a evoluat prin mai multe revizuiri înainte ca standardul T-cadru să devină dominant. Cadrul în U mai vechi și modelele anterioare nestandardizate au folosit reguli proporționale diferite, motiv pentru care un tehnician care trage un motor din echipamentele instalate cu zeci de ani în urmă poate găsi un număr de cadru care nu urmează deloc logica împărțirii la patru. Când înlocuiți motoarele vechi, merită să verificați data plăcuței de identificare și să faceți referințe încrucișate la un tabel de cadru arhivat, mai degrabă decât să presupunem că regula actuală a cadrului în T se aplică retroactiv.
Valoarea practică a acestui sistem de numerotare apare cel mai clar în timpul înlocuirilor de urgență. O echipă de întreținere care se confruntă cu o defecțiune neplanificată a motorului pe o linie de producție nu are timp să elaboreze un nou hardware de montaj. Citirea denumirii cadrului de pe plăcuța de identificare și potrivirea acesteia cu un publicat dimensiunile motorului nema referința permite echipei să confirme, în câteva minute, dacă o comandă de rezervă stocată sau o comandă de furnizor în aceeași zi se va potrivi fizic cu traseul de bază, cuplaj și conducte existente.
Tabel cu dimensiuni și dimensiuni ale cadrului motorului NEMA standard
Tabelul de mai jos rezumă cadrele specificate în mod obișnuit pentru motoarele industriale mici și mijlocii. Dimensiunile sunt valori nominale aproximative în inci, în concordanță cu tabelele NEMA MG 1 publicate și sunt destinate lucrărilor preliminare de amenajare, mai degrabă decât aprobării desenului final.
| cadru | Înălțimea arborelui (D) | Diametrul arborelui (U) | De la bază la centru (D) | Lungimea piciorului (2E) | Gama HP tipică |
|---|---|---|---|---|---|
| 48 | 3.00 in | 0.500 in | 3.00 in | 3,75 inchi | 1/4 până la 3/4 |
| 56 | 3.50 in | 0,625 in | 3.50 in | 4,50 inchi | 1/3 până la 3 |
| 143T | 3.50 in | 0,875 in | 3.50 in | 5,50 inchi | 1 la 1,5 |
| 145T | 3.50 in | 0,875 in | 3.50 in | 6,50 inchi | 1,5 până la 3 |
| 182T | 4,50 inchi | 1.125 in | 4,50 inchi | 7,50 inchi | 3 la 5 |
| 184T | 4,50 inchi | 1.125 in | 4,50 inchi | 8,50 inchi | 5 până la 7,5 |
| 213T | 5,25 in | 1.375 in | 5,25 in | 9,50 inchi | 7,5 până la 10 |
| 215T | 5,25 in | 1.375 in | 5,25 in | 11.00 in | 10 la 15 |
| 254T | 6,25 in | 1.625 in | 6,25 in | 12.50 in | 15 până la 20 |
| 256T | 6,25 in | 1.625 in | 6,25 in | 14.50 in | 20 până la 25 |
Citind asta Tabel cu dimensiunile cadrului motorului în mod corect înseamnă recunoașterea că înălțimea arborelui și diametrul arborelui scalați împreună în trepte fixe, astfel încât o instalație care standardizează câteva familii de cadre poate prezice cerințele de cuplare și caneluri de cheie înainte chiar să sosească un motor de înlocuire.
Lungimea piciorului, enumerată mai sus ca dimensiune 2E, este adesea valoarea care declanșează o înlocuire altfel simplă. Două motoare cu o înălțime identică a arborelui, cum ar fi 143T și 145T, se vor fixa pe baze cu o distanță diferită între orificiile piciorului, astfel încât un tehnician care verifică doar înălțimea arborelui înainte de a comanda o rezervă poate ajunge la un motor care nu se va alinia cu fantele existente ale plăcii de bază. Păstrarea unei copii tipărite a tabelului cu dimensiuni complete în apropierea pătuțului pentru piese, în loc să se bazeze pe memoria cifrelor principale, evită această greșeală repetă.
Intervalele de cai putere prezentate în tabel sunt mai degrabă tipice decât absolute. Proiectanții de motoare pot împinge un anumit cadru spre capătul superior al intervalului său de cai putere folosind materiale de înfășurare îmbunătățite sau stive de laminare cu eficiență mai mare, așa că este obișnuit să vedem două motoare în același cadru separate de o diferență vizibilă în puterea nominală. Atunci când cuplul, nu doar cai putere, este factorul limitator pentru o aplicație, verificarea cuplului de pe plăcuța de identificare alături de dimensiunile cadrului oferă o imagine mai completă decât cai putere.
Dimensiunea de la bază la centru, listată ca D în majoritatea tabelelor, contează pentru spațiul vertical în instalații strânse, cum ar fi stațiile de pompare subterane sau patinele de echipamente închise. Confirmarea acestei dimensiuni înainte de a comanda previne situația în care un motor încadrat corect nu poate elimina fizic o obstrucție deasupra capului odată ce este fixat cu șuruburi.
Tipuri de montare a motorului NEMA C-Face explicate
Sufixul C identifică un motor construit pentru instalare cu cuplare strânsă, montată frontal, cel mai frecvent asociat cu pompe, cutii de viteze și suflante, în cazul în care echipamentul antrenat se fixează direct pe partea frontală a motorului, mai degrabă decât să se conecteze printr-un cuplaj flexibil și un suport de rulment separat.
56C Dimensiuni motor cadru
The Dimensiuni motor cadru 56c desemnarea este una dintre cele mai frecvent specificate dimensiuni mici ale feței C, deoarece acoperă o gamă largă de cai putere fracțională și redusă, păstrând în același timp un cerc compact al șuruburilor. Un motor tipic 56C folosește un diametru cerc de șuruburi de 4,5 inchi cu patru găuri de montare filetate și un diametru de registru de 3,375 inci, permițând alinierea concentrică precisă cu pompa de împerechere sau carcasa reductorului.
Motor cadru 184TC
Mișcându-se în cai putere, Motor cadru 184tc combină înălțimea arborelui 184T și modelul piciorului cu un cerc de șuruburi mai mare de 8,5 inchi și un registru de 6,625 inci, care se potrivesc cu flanșele de intrare a cutiei de viteze de dimensiuni medii utilizate în sistemele de antrenare a transportoarelor, mixere și agitatoare.
O notă practică de teren: cadrele TC păstrează picioarele standard ale cadrului în T în plus față de suportul frontal, astfel încât același motor poate fi instalat adesea fie ca unitate montată pe picior, fie înșurubat cu fața întâi la echipamentul antrenat, în funcție de baza deja instalată.
Dincolo de familia C-face, variantele D-face și P-base există pentru aplicații în care echipamentul antrenat necesită un suport cu flanșă fără o prelungire a arborelui care iese dincolo de un registru fix sau unde este necesar un model de bază proiectat pentru anumite configurații de pompă. Acestea sunt mai puțin frecvent specificate în lucrările industriale generale, dar apar frecvent în pachetele de pompare cu turbină verticală și de manipulare a fluidelor, unde toleranța de aliniere axială este mai strânsă decât permite instalațiile tipice cu picior.
Merită subliniată potrivirea registrului cu vârf, deoarece face mai multă muncă mecanică decât cercul șuruburilor în sine. Registrul centrează arborele motorului cu precizie pe orificiul de intrare al echipamentului antrenat, în timp ce cercul șuruburilor fixează ansamblul doar după ce alinierea este deja stabilită. Un registru cu un joc excesiv, chiar și cu câteva miimi de inch, poate introduce suficientă curgere radială pentru a scurta durata de viață a cuplajului sau a etanșării la o pompă cu cuplare strânsă, motiv pentru care producătorii păstrează toleranțe mai strânse pe diametrul registrului decât pe majoritatea celorlalte dimensiuni ale cadrului.
Vizualizarea modelului de montare C-Face
Diagrama de mai jos ilustrează punctele cheie de măsurare la care se face referire pe orice fișă de specificații NEMA C-față: diametrul cercului șuruburilor, diametrul registrului șurubului și lungimea extensiei arborelui.
Cadre de motor metric vs NEMA: diferențe cheie
Echipamentele care aprovizionează la nivel internațional trebuie frecvent să facă referințe încrucișate ale cadrelor NEMA cu cadrele metrice IEC. Cele două sisteme sunt construite pe unități de bază diferite și nu sunt direct interschimbabile fără un adaptor sau o reproiectare completă a plăcii de bază.
| Caracteristic | Rama NEMA | Cadru metric IEC |
|---|---|---|
| Unitate de dimensionare | inci | Milimetri |
| Baza înălțimii arborelui | cadru number divided by 4 | cadru number equals shaft height directly |
| Model cu șuruburi standard | NEMA MG 1 | IEC 60072 |
| Finisaj arbore comun | Cheie bazate pe inchi | Canale metrice |
| Regiunea tipică de utilizare | America de Nord | Europa, Asia, majoritatea piețelor de export |
Un punct frecvent de confuzie este că unele numere de cadre IEC apar numeric apropiate de echivalentele NEMA, cum ar fi un cadru metric de 132M situat lângă un cadru NEMA de 145T în intervalul de cai putere, dar înălțimea reală a arborelui, modelul șuruburilor și canapea sunt toate diferite, astfel încât transportul încrucișat între cele două sisteme fără desene verificate este o cauză comună a instalării eșuate.
Profilul canalului de cheie este un alt domeniu în care cele două sisteme diferă în moduri care sunt ușor de trecut cu vederea. Arborele NEMA folosesc de obicei o cheie pătrată sau dreptunghiulară cu dimensiunile standard de centimetri, în timp ce arborii IEC folosesc cheie metrică cu dimensiuni întregi în milimetri, cu un raport diferit adâncime-lățime. Un butuc de cuplare alezat și cu cheie pentru un sistem va accepta rareori un arbore de la celălalt fără prelucrare, chiar și atunci când diametrul arborelui brut se întâmplă să măsoare aproape în ambele sisteme.
Echipele de achiziții care lucrează pe ambele standarde beneficiază de menținerea unei foi de referințe simple, care listează numărul de cadru, înălțimea arborelui, diametrul arborelui și dimensiunea canalului de cheie una lângă alta pentru ambele sisteme, mai degrabă decât să se bazeze pe evaluarea cailor putere ca criteriu principal de potrivire. Cai putere este cel mai puțin sigur domeniu pentru referințe încrucișate, deoarece clasa de eficiență, ciclul de funcționare și evaluarea temperaturii ambiante modifică toate caii putere pe care o poate furniza un anumit cadru, independent de dimensiunile sale fizice de montare.
Considerații privind diagrama de schimb de motoare industriale
An diagramă de schimb de motoare industriale este util doar atunci când reprezintă mai mult decât numărul de cadre. Înainte de a trata două motoare ca fiind interschimbabile, verificați următorii factori secundari, deoarece dimensiunea cadru de potrivire nu garantează o potrivire încorporată.
- Lungimea arborelui și lățimea canalului de cheie, deoarece două motoare care împart un număr de cadru pot fi livrate în continuare cu lungimi de arbore utilizabile diferite
- Locația și orientarea cutiei de conducte în raport cu picioarele de montare
- Tipul de rulmenți, în special acolo unde sarcina antrenată impune încărcări laterale sau de tracțiune peste valorile nominale standard ale rulmentului cu bile
- Tip de carcasă, deoarece un motor deschis rezistent la picurare și un motor complet închis cu răcire cu ventilator în același cadru vor avea lungimi totale și cerințe de flux de aer de răcire diferite
- Modelul orificiilor pentru picior de montare, care poate varia ușor între motoarele construite la versiuni mai vechi și mai noi ale aceluiași standard
Evaluarea ciclului de funcționare merită propria sa mențiune pe orice listă de verificare a schimbului. Un motor ștanțat pentru funcționare continuă și unul ștanțat pentru serviciu intermitent pot împărtăși un cadru identic, dar unitatea cu funcționare intermitentă se va supraîncălzi dacă este presată într-o aplicare continuă, indiferent de cât de bine se potrivește potrivirea mecanică. Deciziile de schimbare bazate exclusiv pe geometria cadrului, fără verificarea încrucișată a ciclului de funcționare și a clasei de izolație de pe plăcuța de identificare, sunt o sursă comună de defecțiune prematură a înfășurării după o instalare fizică de succes.
Compatibilitatea cu tensiunea și frecvența completează verificările nedimensionale care aparțin oricărei comparații de cadru. Două motoare pot împărtăși o denumire identică a cadrului în timp ce sunt înfășurate pentru diferite clase de tensiune sau frecvențe de linie, astfel încât o diagramă de schimb folosită pentru achiziții ar trebui să enumere întotdeauna datele de pe plăcuța de identificare electrică lângă datele cadru mecanic, nu ca un pas separat de căutare efectuat mai târziu în proces.
Când un motor este asociat cu un reductor, compatibilitatea cadrului se extinde și la intrarea reductorului. Pentru sistemele de propulsie cu cuplare strânsă, potrivirea unui motor încadrat corect la o unitate precum Motorreductor elicoidal cu ax paralel seria f necesită confirmarea faptului că flanșa de intrare a reductorului, diametrul arborelui și direcția de rotație sunt toate aliniate cu cadrul motorului selectat înainte de asamblarea finală.
Selectarea dimensiunii cadrului pentru împerecherea motorreductor și reductor
Selectarea cadrului devine mai implicată odată ce un reductor intră în transmisie, deoarece geometria de intrare a reductorului, nu doar arborele motorului, determină dacă un anumit cadru se va bloca fizic. Modelele elicoidale cu arbore paralel sunt o alegere comună în care o amprentă compactă în linie și o eficiență ridicată la rapoarte de reducere moderate sunt priorități.

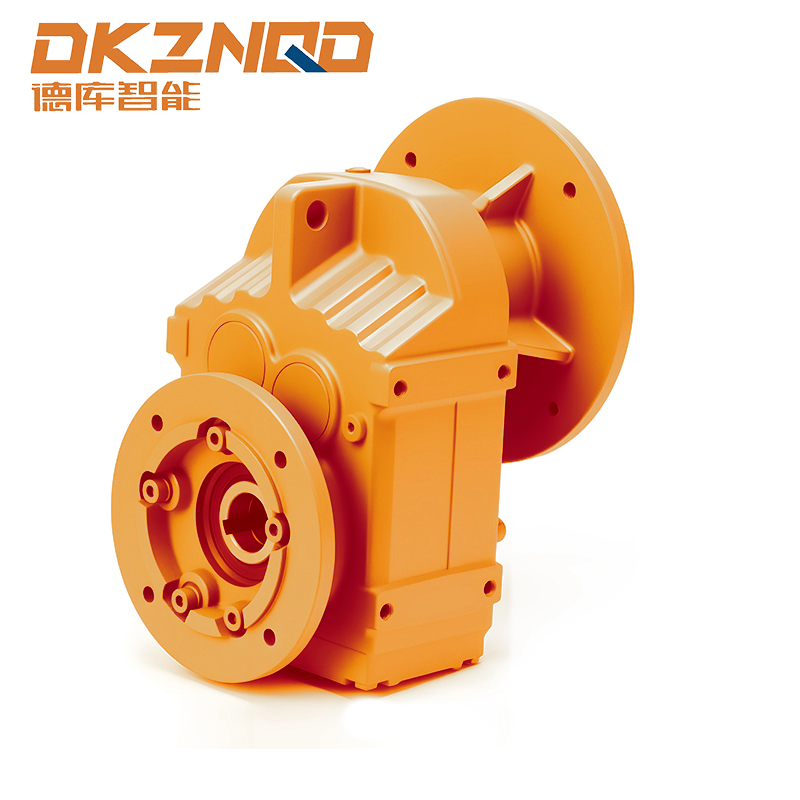

A motorreductor elicoidal cu arbore paralel ansamblul integrează în mod obișnuit un motor cadru NEMA sau IEC direct pe o treaptă de angrenaj elicoidal, astfel încât interfața de montare, diametrul arborelui și direcția de rotație toate trebuie verificate față de foaia de specificații de intrare a reductorului înainte de a comanda, mai degrabă decât să se presupună doar din numărul de cadru.
Facilităților care standardizează pe o singură familie de reductoare pe mai multe linii de producție este adesea mai ușor să repare mai întâi dimensiunea cadrului motorului, apoi să selecteze opțiunea de intrare a reductorului care se potrivește, mai degrabă decât să lucreze în ordine inversă.
Cuplul de ieșire și factorul de serviciu sunt cele două cifre cel mai probabil să fie trecute cu vederea atunci când un ansamblu motorreductor este specificat doar din dimensiunea cadrului motorului. Un motor încadrat corect, fixat cu șuruburi pe un reductor subdimensionat, se va întoarce în continuare, dar treapta de viteză a reductorului se poate uza prematur sub sarcină susținută, în special în aplicații cu porniri frecvente, încărcare cu șoc sau funcționare prelungită aproape de partea superioară a benzii de cuplu nominal. Revizuirea factorului de service al reductorului în raport cu ciclul de funcționare real al echipamentului acționat, mai degrabă decât în raport cu puterea de pe plăcuța de identificare, este abordarea de dimensionare mai fiabilă.
Orientarea de montare afectează, de asemenea, selecția motorreductorului în moduri pe care o diagramă a cadru numai pentru motor nu le va capta. O unitate elicoidală cu arbore paralel destinată montării orizontale poate necesita un nivel diferit de umplere cu lubrifiere sau o locație modificată a ventilației, dacă aceeași carcasă este montată în schimb vertical. Confirmarea orientării dorite de montare cu fișa de specificații a reductorului înainte de finalizarea selecției cadrului motorului evită o modificare costisitoare pe teren după instalare.
Tipul carcasei și efectul său asupra selecției cadrului
Numărul cadrului guvernează geometria de montare, dar tipul carcasei guvernează anvelopa fizică generală și comportamentul de răcire, iar cele două sunt frecvent confundate în timpul specificației. Un motor deschis rezistent la picurare și un motor complet închis, răcit cu ventilator, construit pe aceeași denumire a cadrului, vor împărtăși în continuare înălțimea arborelui, modelul șuruburilor și distanța dintre picioare identice, dar diferă în ceea ce privește lungimea totală, diametrul carcasei ventilatorului extern și cerințele de degajare a fluxului de aer.
Deschideți carcasele rezistente la picurare
Modelele deschise rezistente la picurare se bazează pe aerul ambiant aspirat direct prin înfășurări pentru răcire, ceea ce menține lungimea totală a motorului mai scurtă, dar limitează utilizarea la medii interioare relativ curate și uscate, în care praful sau umezeala din aer nu se vor acumula în interiorul cavității de înfășurare.
Carcase complet închise, răcite cu ventilator
Designurile complet închise, răcite cu ventilator, izolează înfășurările de atmosfera înconjurătoare și se bazează pe un ventilator și un carcasă montat pe arbore extern pentru a deplasa aerul prin aripioarele carcasei cu nervuri. Acest lucru adaugă lungime și uneori lățime motorului în raport cu o unitate deschisă rezistentă la picurare a aceluiași cadru, ceea ce contează atunci când spațiul liber în jurul motorului este deja strâns.
| Tip carcasă | Metoda de răcire | Mediul tipic | Lungime relativă |
|---|---|---|---|
| Deschideți Antipicurare | Flux direct de aer ambiental | Interior curat, uscat | Mai scurt |
| Complet închis, răcit cu ventilator | Ventilator extern peste carcasă cu nervuri | Praf, umed, exterior-adiacent | Mai lung |
| Total închis neventilat | Radiație pasivă și convecție | Ciclu de funcționare scăzut, aer contaminat | Similar cu TEFC |
Deoarece alegerea carcasei modifică dimensiunile generale ale plicului fără a schimba cadrul de montare în sine, orice listă de verificare pentru achiziții este construită în jurul dimensiuni standard ale cadrului motorului ar trebui să trateze tipul de carcasă ca un câmp însoțitor obligatoriu, nu o notă opțională, în special pentru proiectele de modernizare în care motorul de înlocuire trebuie să se potrivească în interiorul unui dispozitiv de protecție sau a unui capac de cuplare existent.
Greșeli frecvente legate de dimensiunea cadrului și cum să le evitați
| greseala | Consecință | Prevenirea |
|---|---|---|
| Se potrivesc numai primele două cifre | Nepotrivire la distanța dintre picioare, motorul nu se va fixa pe baza existentă | Confirmați întotdeauna desemnarea cadru complet, inclusiv a treia cifră și sufix |
| Ignorarea tipului de incintă la schimbare | Lungimea totală nepotrivită, interferența cutiei de conducte | Verificați codul carcasei alături de numărul cadrului |
| Presupunând că se schimbă cadre IEC și NEMA | Modelul șuruburilor și diametrul arborelui nu se potrivesc | Utilizați tabelele de conversie ale producătorului, nu proximitatea numărului de cadre |
| Lungimea arborelui cu vedere la unitățile C-face | Angajare insuficientă în cuplare sau orificiul reductor | Verificați lungimea utilizabilă a arborelui în raport cu specificațiile echipamentului antrenat |
Majoritatea erorilor de instalare legate de cadru se bazează pe o singură dimensiune în mod izolat. O verificare amănunțită față de total dimensiuni standard ale cadrului motorului tabla, arborele de acoperire, modelul de șuruburi și carcasa împreună, previne majoritatea problemelor de montare pe teren înainte ca un motor să fie vreodată scos din ambalaj.
Întrebări frecvente
Î1: Cum pot estima rapid înălțimea arborelui dintr-un număr de cadru NEMA?
Împărțiți primele două cifre ale numărului cadrului la patru. Rezultatul este înălțimea liniei centrale a arborelui în inci deasupra bazei de montare.
Î2: Ce înseamnă sufixul T pe o desemnare a cadrului NEMA?
Sufixul T indică un cadru standardizat introdus pentru a unifica dimensiunile arborelui și de montaj la nivelul producătorilor, înlocuind seriile anterioare de cadru nestandardizate.
Î3: Poate fi instalat un motor de cadru 56C fără o componentă condusă cu montare frontală?
Da, multe motoare 56C includ atât găuri de montare pentru picior, cât și un model de montare frontală, permițând oricare dintre configurații în funcție de aplicație.
Î4: Este sigur să înlocuiți un motor IEC cu un motor cadru NEMA dacă puterea se potrivește?
Numai caii putere nu sunt suficiente. Diametrul arborelui, modelul șuruburilor și standardele canalelor cheie diferă între cele două sisteme, așa că o înlocuire directă necesită de obicei o placă adaptoare sau o schimbare a cuplajului.
Î5: De ce două motoare cu același număr de cadru au uneori lungimi diferite ale arborelui?
Standardele de cadru fixează înălțimea și diametrul arborelui, dar lungimea extensiei arborelui utilizabilă poate varia în funcție de producător, în limitele toleranței permise, așa că ar trebui să fie întotdeauna confirmată în raport cu desenul aplicației.
