De ce cutiile de viteze cu melc cu unghi drept depășesc reductoarele de viteză tradiționale pentru aplicații cu cuplu ridicat

1. Arhitectura de bază a reductoarelor industriale

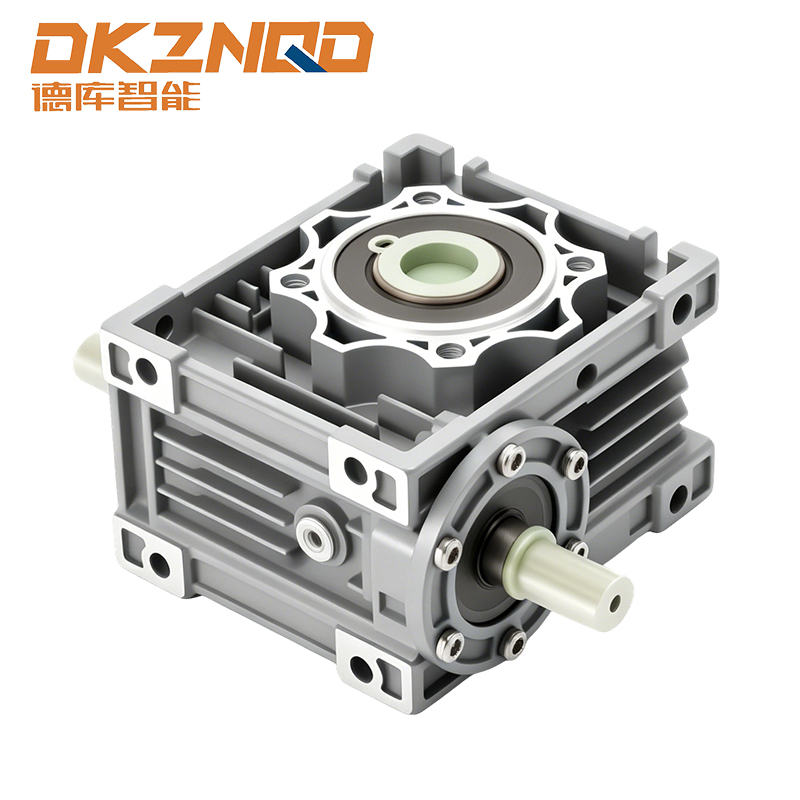

An reductor industrial (sau cutie de viteze reductoare ) este un ansamblu mecanic care scade viteza arborelui de intrare în timp ce crește proporțional cuplul de ieșire. În sistemele de propulsie moderne, reductor melcat rv familia reprezintă un subset specializat al reductor melcat unghi drept modele în care arborele melcat traversează axa roții melcate la 90 de grade. Această configurație este indispensabilă atunci când constrângerile de spațiu împiedică montarea în linie a unui motor reductor cu angrenaje .

Spre deosebire de unitățile elicoidale sau planetare, pe bază de vierme reductoare industriale obțineți rapoarte mari de reducere într-o singură etapă - de obicei de la 5:1 până la 100:1. Pentru solicitări extreme, o etapă dublă cutie de viteze reductor melcat poate atinge rapoarte care depășesc 3000:1. Acțiunea inerentă de alunecare dintre roata melc din bronz și melcul din oțel întărit generează mai multă frecare decât angrenajele cu elemente de rulare, ceea ce are un impact direct asupra managementului termic și strategiei de lubrifiere.

2. Reductor cu angrenaj melcat cu unghi drept: Avantaje cinematice

Geometria definitorie a a reductor melcat unghi drept permite o redirecționare a puterii la 90 de grade fără roți dințate conice. Acest aspect compact este esențial pentru vehiculele ghidate automat, sistemele de transport și mașinile de ambalare în cazul în care reductor de viteza pentru motor electric trebuie să se potrivească în cadrul cadrelor înguste. Mai jos este o reprezentare SVG adnotată a fluxului de cuplu în interiorul unui tipic reductor melcat cu arbore tubular .

La selectarea unui cutie de viteze reductor melcat , varianta cu arbore tubular elimină necesitatea unui cuplaj de ieșire separat, montat direct pe arborii mașinii antrenați. Acest lucru reduce inerția și spațiul axial cu până la 30% în comparație cu modelele cu arbore solid, făcând reductor melcat cu arbore tubular configurațiile este alegerea preferată pentru agitatoare, melci și acționări de plată rotativă.

3. Indicatori de performanță: vierme vs. elicoidal vs. planetare

Deciziile de inginerie adesea groază reductoare industriale cu tehnologia vierme împotriva alternativelor elicoidale sau planetare. Tabelul de mai jos rezumă elementele de diferențiere cheie pe baza a patru criterii critice pentru a motor reductor cu angrenaje utilizat în cicluri de lucru continuu.

Observați că în timp ce a cutie de viteze cu melcat cu cuplu ridicat sacrifică eficiența în comparație cu unitățile elicoidale, proprietatea sa inerentă de autoblocare (peste anumite rapoarte, de obicei >30:1) elimină necesitatea frânelor externe în aplicațiile de ridicare și parcare. A reductor de viteza pentru motor electric care necesită un cuplu de menținere fără consum de energie, face ca modelele de melc să fie adecvate în mod unic pentru trolii și ascensoare cu braț.

4. Dimensionarea reductoarelor industriale pentru sarcini grele: sarcină și factori termici

Reductoare industriale de mare capacitate trebuie selectat în funcție de ratingul termic, nu doar de cuplul de vârf mecanic. Puterea termică nominală AGMA (American Gear Manufacturers Association) definește puterea maximă de intrare continuă înainte de defectarea lubrifiantului. Datele de teren din aplicațiile de manipulare a materialelor arată că subdimensionarea a cutie de viteze reductoare cu doar 15% reduce durata de viață cu peste 50% datorită uzurii accelerate a roții melcate de bronz.

4.1 Parametrii critici de selecție pentru angrenajele melcate în unghi drept

• Factorul de serviciu: Pentru transportoare cu șoc moderat, utilizați 1,25; pentru concasoare sau mixere, utilizați minim 1,75.
• Limita de viteza de intrare: Majoritatea reductor melcat rv unitățile acceptă 1400-1800 RPM, dar peste 2000 RPM necesită arbori melcat echilibrați și lubrifianți sintetici.
• Orientare de montare: Unitățile cu arbore tubular trebuie să specifice bare de reacție montate pe picior, montate pe flanșă sau cu braț de cuplu.

Într-o singură linie de asamblare auto, înlocuind reductoarele convenționale cu arbore paralel cu compacte reductor melcat unghi drepts a redus ansamblul transmisiei cu 42%, menținând în același timp o eficiență de 88%, numai datorită raporturilor optime dintre distanțe centrale și circulației forțate a uleiului.

5. Strategii de lubrifiere pentru cutii de viteze cu melc de lungă durată

Frecarea de alunecare în a cutie de viteze reductor melcat generează căldură semnificativă. Uleiurile de poliglicol sintetic premium (PG) depășesc uleiurile minerale prin reducerea cu 10-15°C a temperaturii la starea de echilibru. Pentru a reductoare industriale pentru sarcini grele aplicarea rulează 24/7, intervalele de schimbare a uleiului se extind de la 4.000 de ore (mineral) la 12.000 de ore (sintetic). Tabelul de mai jos prezintă gradele de vâscozitate recomandate în funcție de condițiile ambientale.

Pentru reductor melcat cu arbore tubular modelele cu orientare verticală la ieșire, lubrifierea prin stropire cu ulei poate fi insuficientă peste 4" distanță centrală; circulația forțată a uleiului sau lubrifierea cu grăsime (cu intervale de lubrifiere cu 50% mai scurte) devin obligatorii.

6. Potrivirea motoarelor reductoare cu transmisii cu frecvență variabilă

Când a motor reductor cu angrenaje cuplează un reductor melcat cu un motor electric, funcționarea VFD sub 20 Hz reduce răcirea internă. Viteza de alunecare a roții melcate scade proporțional, riscând lubrifierea limită. Prin urmare, pentru aplicațiile care necesită o gamă largă de viteze (de exemplu, indexarea ambalajului), selectați a reductor melcat unghi drept cu aripioare auxiliare de răcire și un ventilator separat cu motor. Testele pe teren arată că a reductor de viteza pentru motor electric care funcționează la 15 Hz fără răcire forțată își pierde 35% din capacitatea sa termică.

Dacă utilizați un standard reductoare industriale pachet cu un adaptor de motor IEC, asigurați-vă întotdeauna că sigiliul de intrare poate rezista la turația maximă a motorului, nu doar la viteza nominală. Multe reductor melcat rv Defecțiunile provin din supraîncălzirea buzei de etanșare cauzată de supraviteză în condițiile de supratensiune VFD.

7. Performanță inspirată de carcasă: cutie de viteze cu melc cu cuplu ridicat în sistemele transportoare

O fabrică de îmbuteliere a băuturilor a înlocuit 30% dintre reductoarele sale elicoidale cu teșit cutie de viteze cu melcat cu cuplu ridicat unități de aceeași dimensiune a cadrului. Pe parcursul a 18 luni, au fost înregistrate următoarele date pe 24 de linii de producție:

• Perioada totală de nefuncționare din cauza defecțiunii cutiei de viteze a fost redusă cu 22% (autoblocarea viermei a prevenit încărcările de șoc din spate).
• Cuplul mediu de ieșire a crescut cu 17% la același amperaj al motorului datorită unghiurilor optimizate ale melcului.
• Cost de intretinere per cutie de viteze reductoare a scăzut de la 340 USD/an la 210 USD/an, în principal din cauza duratei de viață mai lungi a uleiului.

Acest lucru demonstrează că un bine specificat cutie de viteze reductor melcat poate depăși proiectele tradiționale atât în ceea ce privește fiabilitatea, cât și costul total de proprietate, în special acolo unde predomină sarcina mare de șoc și accesul limitat.

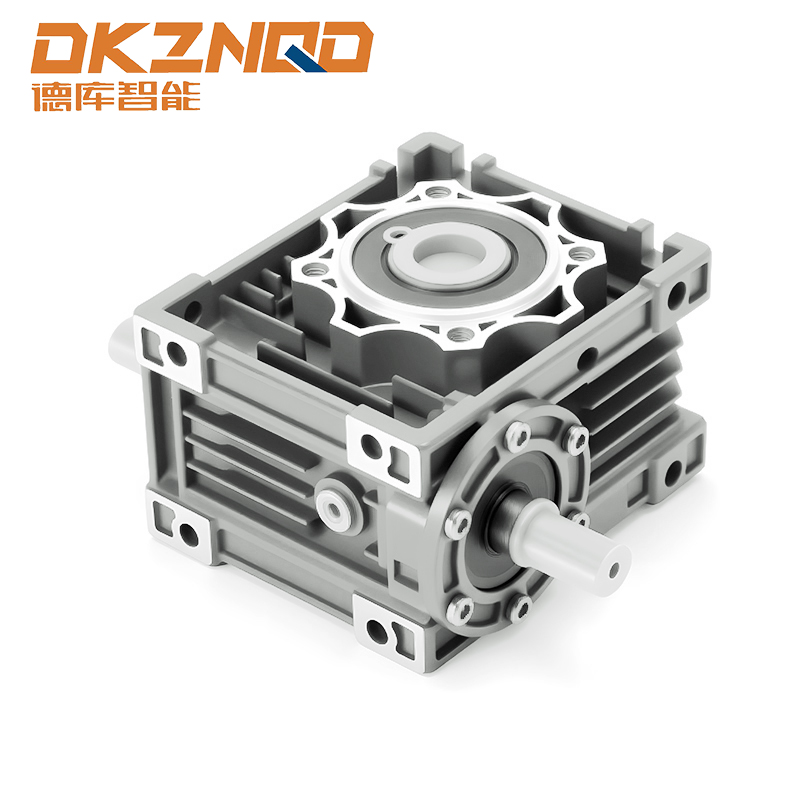

Secțiune transversală a unui reductor cu angrenaj melcat tipic pentru RV care evidențiază interfața melcului din oțel călit și a roții din bronz
